用于5G原型开发的28GHz多通道升/降频器
录入时间:2022/5/16 15:48:55

用于5G原型开发的28GHz多通道升/降频器

Tamagawa Electronicswww.tmele.jp

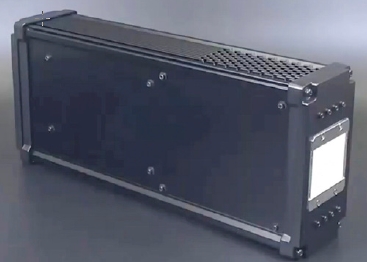

Tamagawa开发了一种多通道毫米波升/降频模块,用于5G波束赋形的原型设计和测试。MMCX模块覆盖27.5至28.5GHz,瞬时带宽为1GHz,中频频率为3GHz。它最多可连接32根天线。模拟和数字波束赋形都可用于创建波束,而且两者可以同时使用。模拟波束赋形模块控制4至32个天线,而数字波束赋形模块支持多达8个。该模块需要一个外部10MHz同步信号,并支持GPS同步。

在MMCX的标称中频输入为-20dBm时,天线端口的射频输出功率为+5dBm,邻道功率比约为-33dB,支持256-QAM调制。一个多天线阵列将产生大约2W的EIRP。Tamagawa通过整合电路以减少元件数量,最大限度地减少了模块的散热,这也提高了性能和可靠性。

天线连接器位于外壳的前面,输出与天线连接器同处一地,并通过继电器选择。该装置的右侧包含控制发射和接收信号以及波束赋形器的连接器。八个用于升频和降频的端口位于模块的背面。

Tamagawa计划扩大数字波束赋形能力,增加一个用于波束赋形的软件定义无线电(SDR)。该SDR将被编程为预定义的天线模式,并支持自定义波束。MMCX的结构是可定制的,因此可以满足客户的独特要求。
