10MHz OCXO优化了温度稳定性、ADEV和相位噪声
录入时间:2022/5/16 15:46:23

10MHz OCXO优化了温度稳定性、ADEV和相位噪声

Morion US, LLCwww.morion-us.com

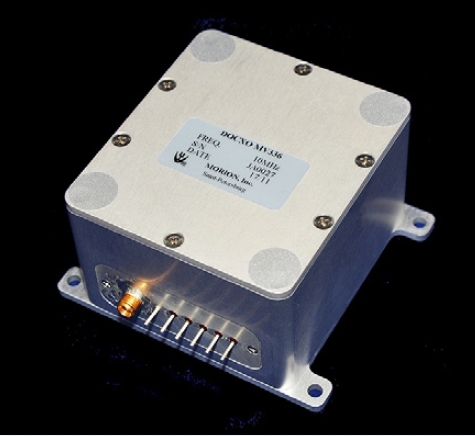

Morion的MV336R恒温晶体振荡器(OCXO)是唯一优化了温度稳定性、艾伦偏差(ADEV)和相位噪声的10MHz参考源。温度稳定性在-20度至+70度范围内为2x10-11,1s内的ADEV为7x10-14,相位噪声在1Hz偏移时小于-124dBc/Hz。10s和100s的ADEV分别为2.5x10-13和4.5x10-13

随温度变化的频率稳定性会影响到间隔时间超过3秒的ADEV测量。通过最大限度地减少温度对振荡器的影响,MV336R能够精确可靠地测量10至100秒的ADEV。频率稳定性随温度的变化是由各个元件的温度依赖性引起的:腔体、电容、电感和晶体管。通过热建模,Morion使用各种电路和设计方法,大大降低了这些因素对频率稳定性的影响。

对晶体的表面状态和最佳功率耗散以及它们对近距离相位噪声的影响的研究,导致了对晶体坯料表面的特殊处理。这使得OCXO的相位噪声和ADEV性能得到提高,在0.1Hz偏移下的相位噪声有了明显的改善:现在是-94dBc/Hz。

MV336R是自由运行的,具有正弦波输出;可提供PLL兼容单元。该OCXO采用12V电源进行偏置,并装配在92x80x50毫米的壳中。
