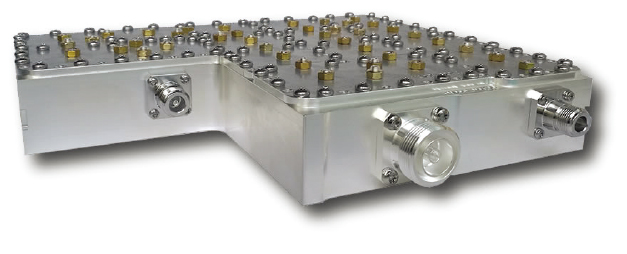

超低PIM和1kW腔体滤波器
材料来源:《微波杂志》2018年7/8月号           录入时间:2018/7/23 14:56:02

MCV Microwave为无线基础设施开发了三种新的滤波器系列。首先是覆盖TETRA和300至3600MHz所有LTE频段的超低无源互调(PIM)腔体滤波器和多工器。典型的PIM性能为-163dBc,用两个连续波信号测量,每个连续波信号均为43dBm。更低的PIM滤波器线路保证-173dBc可用于PIM测试平台和更苛刻的测试应用。

通常,滤波器具有大约1dB的通带插入损耗,20dB的最小回波损耗,95至120dB的发射(Tx)和接收(Rx)频带之间的抑制或隔离,200W连续波功率处理和-173dBc PIM,使用快锁、盲插或扭矩匹配的连接器。

这些高功率、低PIM滤波器适用于小型蜂窝、塔式放大器、Tx或Rx组合器、多路复用器、分布式天线系统和PIM测试台。与双工器使用混合耦合器相比,三工器可以用于在两个独立的Tx频率下提供功率,并具有低插入损耗,从而节省了3dB的混合损耗。

来自MCV的第二个新产品系列:腔体滤波器和双工器,具有1kW连续波、8kW峰值功率处理性能和-173dBc PIM。这个高功率线路中的滤波器覆盖850、900、1800、2100和2600MHz蜂窝频段。

MCV的第三款新产品是118dB±3dB的PIM双工器。例如,在1800MHz上行链路频带中使用,在1810和1870MHz处注入天线端口的45dBm的两个连续波信号将在1750MHz产生恒定的PIM。同样,在2600MHz上行链路频段中,2625和2690MHz处的两个45dBm连续波信号注入天线端口,在2560MHz产生恒定的PIM。

MCV的低PIM系列带通滤波器(BCCM)、双工器(DCCM)、双工器(DDCCM)、多路复用器(MCCMx)、带阻滤波器(RCCM)和合路器(CCCMx)提供标准尺寸和小型尺寸,也可以用户定制,欢迎订购。

MCV Microwave

San Diego, Calif.

www.mcv-microwave.com
