紧凑型高精度在线式数字功率计
材料来源:《微波杂志》2018年7/8月号           录入时间:2018/7/23 14:53:46

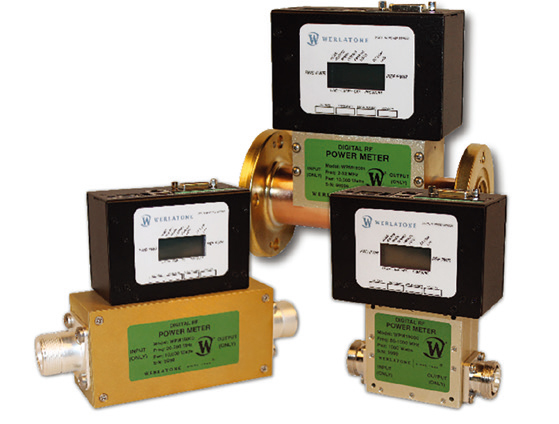

Werlatone公司的在线式数字功率计秉承了公司在定向耦合器方面的产品积累,结合平均(RMS)功率计实现了紧凑型的设计,可以进行低成本高效率的前向和反向功率监测。这一系列的3个模块分别覆盖2-32MHz、20-200MHz、80-1000MHz,在监测高功率信号时,避免了采用专用、昂贵的测量设备。

Werlatone数字功率测量技术和接口可以实现快速、实时的本地和远程监控。用户可以根据需要设定驻波和温度警告,一旦超出设定范围便发出警告通知并触发继电器。设备提供两个温度传感器,一个位于功率计内部,另一个由用户在外部放置。多个功率计可以通过TCP/IP、SNMP、RS232、RS485等接口进行组网监测。也可以通过安卓APP进行远程监控。

WPM11199可以测量最大功率为10kW、频段在2-32MHz范围的连续波,截面宽6英寸,1-5/8英寸EIA接口。WPM10800可以测量最大功率为10kW、频段在20-200MHz范围的信号,6英寸×3英寸×2.24英寸封装,高电压LC接口。WPM11235可以测量最大功率为1kW的信号,3英寸×3英寸×1.59英寸封装,7/16接口。功率计具有40dB的动态范围,输入功率单位可以设置为W或dBm。反射功率的测量可以设置为W、回波损耗或反射系数。公司会进行符合美国国家标准与技术研究院(NIST)标准的初始化校准,不再需要进行后续校准。

本系列在线式功率计可以通过AC适配器、以太网供电(PoE)或者通过RS485串口进行供电。可选配件有:带有图形接口的机架式8路显示器。

Werlatone公司

Patterson, N.Y.

www.werlatone.com
