频率高达70GHz的矢量网络分析仪测试端口转接头
材料来源:《微波杂志》2018年7/8月号           录入时间:2018/7/25 10:49:02

在测试时,为保证高效和准确完成任务,除选用正确的测试设备外,连接被测件的转接头和电缆的选用同样重要。与此同时,还要求产品坚固耐用,并满足各种测试应用的要求,比如通信、数据系统、医疗电子、工业电子、测试和测量、航空航天和汽车电子。

考虑到这些要求,罗森伯格更新并扩展了其用于矢量网络分析仪(VNA)测试应用的高质量、坚固的测试端口转接头的产品范围,以提供矢量网络分析仪与各种测试器件的连接。目前,该类产品涵盖RPC-3.50、RPC-2.92、RPC-2.40和RPC-1.85系列,以及频率高达70GHz的系列内测试端口转接器,还包括RPC-3.50、RPC-2.92和RPC-2.40到RPC-N和RPC-7的系列间转接器。

坚固的连接结构

特别重要的是转接头的加固结构,最大限度减小机械磨损,确保对VNA测试端口的可靠保护。通过设计一个加固的连接螺母,直接与VNA端口相连,这些高质量的测试端口转接头提供卓越的和实用的特性。例如,这些转接头可用于所有常见的VNA,为VNA测试端口提供可靠保护,减少VNA停机时间及最大限度地降低修理成本。由于转接头的DUT端的连接尺寸受限制,它们被要求提供优异的测试性能,并且为被测设备提供可靠的测量。

图1所示为测试端口转接头RPC-3.50母-公的典型插入损耗和回波损耗。母头可与所有常规VNA测试端口和所有常规标准系列产品互配。同样,公头可与所有常规标准系列匹配,比如带加固和不带加固的母头连接器。

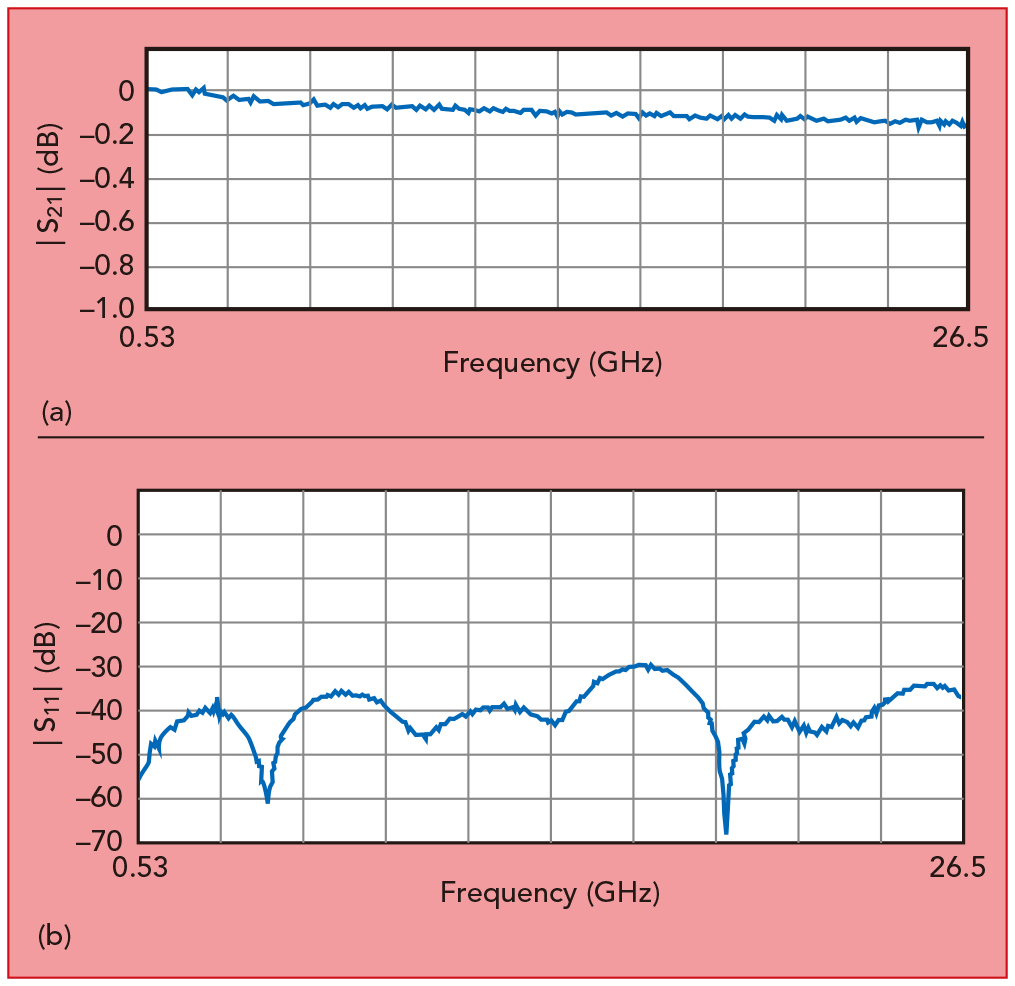

1 Rosenberger RPC-3.5-公测试端口转接头的典型插入损耗(A)和回波损耗(B

产品扩展

下面依次介绍每个系列的转接头。

RPC-3.50测试端口转接头(图2),接口符合IEC 60169-23,可与APC-3.5、GPC-3.5、SMA、K和RPC-2.92连接器互配。这些测试端口转接头工作频率可到18GHz或26.5GHz,产品包括RPC-3.50到RPC-N系列内转接头和RPC-7系列间转接头。

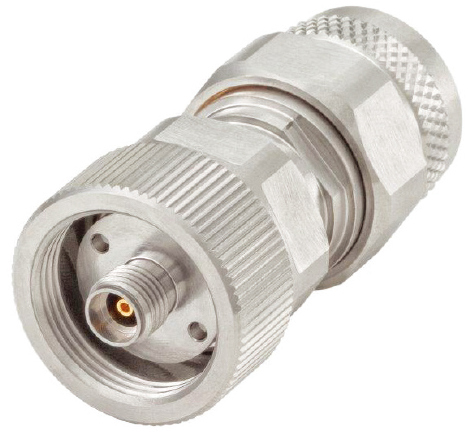

2 RPC-3.50测试端口转接头,工作频率1826.5GHz

RPC-2.92测试端口转接头,接口符合IEC 61169-35,可与APC-3.50、GPC-3.50、SMA、K和RPC-3.50连接器互配,工作频率18GHz或40GHz。产品包括RPC-2.92到RPC-N系列内转接头和RPC-7系列间转接头。

RPC-2.40测试端口转接头,接口符合IEC 61169-40,与APC-2.40、OS 50、HP2.40或RPC-1.85和V连接器互配。这些测试端口转接头工作频率达到18GHz、40GHz或50GHz。产品包括RPC-2.40到RPC-N和RPC-7系列内转接头和RPC-2.92系列间转接头。

RPC-1.85测试端口转接头频率范围可扩展到70GHz(图3),接口符合IEC 61169-32,该接口可与V或RPC-2.40、APC-2.40、OS 50和HP2.40连接器配合。产品包括公头、母头、系列内转接器。

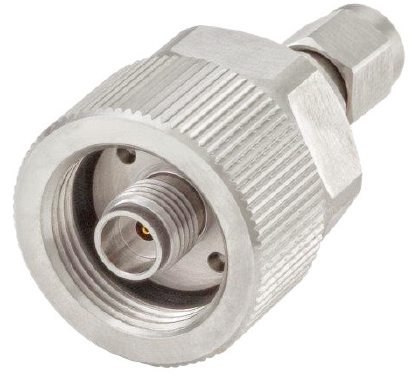

3 RPC-1.85测试端口转接头扩展频率范围到70GHz

罗森伯格获得IATF 16949∶2016、ISO 9001和DIN EN 9100认证,同时运行依据DIN EN ISO 17025(DAkkS)校准认可的标准实验室。和罗森伯格公司的其他产品一样,测试端口转接头产品严格按照最高标准设计及制造。

罗森伯格

弗里多尔芬,德国

www.Rosenberger.com
