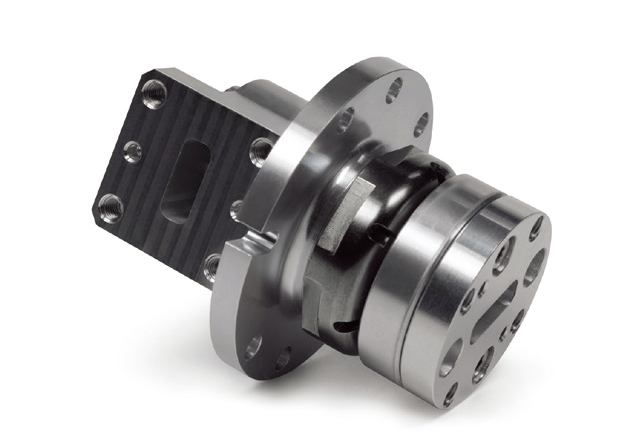

航天应用的S波段旋转接头
材料来源:《微波杂志》2018年7/8月号           录入时间:2018/7/23 14:16:08

在X、K或Ka波段,有许多航天应用的旋转接头。现在,SPINNER通过开发S波段产品扩大了其空间旋转接头的范围,主要用于天线指向机构。

基于经过验证的非接触式射频传输技术,该公司克服了设计和生产S波段旋转接头所面临的挑战,尽管波长较长,但其尺寸与较高频率相当。由于其尺寸小,以及使用专门设计用于太空的特殊铝合金和其他材料,单个旋转接头的重量小于100克。

这种S波段旋转接头可以承载的平均功率为10W,最大VSWR为1.15,最大VSWR变化为0.05。插入损耗非常低(小于0.25dB),插入损耗随旋转变化不超过0.05dB。这些值可在-100℃至+120℃的很宽范围内得到保证。

由于其小巧的体积和出色的传输性能,SPINNER的旋转接头可用于灵活设计天线指向机构,并可根据需要调整频率范围。这为卫星和基站之间的直接通信提供了可能性,并扩大了卫星设计的范围。

Spinner GmbH

Munich, Germany

www.spinner-group.com
