四通道2-18GHz功率分配器/合成器
材料来源:《微波杂志》2017年11/12月刊           录入时间:2017/11/21 9:48:48

四通道2-18GHz功率分配器/合成器

Four-Way, 2 to 18 GHz Power Splitter/Combiner

在整个微波系统的基本构成模块中,功分器/合成器是必不可少的,即使功分器/合成器的性能有微小的提升,例如噪声系数的减小、动态频率范围的提升,或者在多通道系统中提高它们的振幅和相位匹配等,都会极大地提高整个微波通信系统的性能。

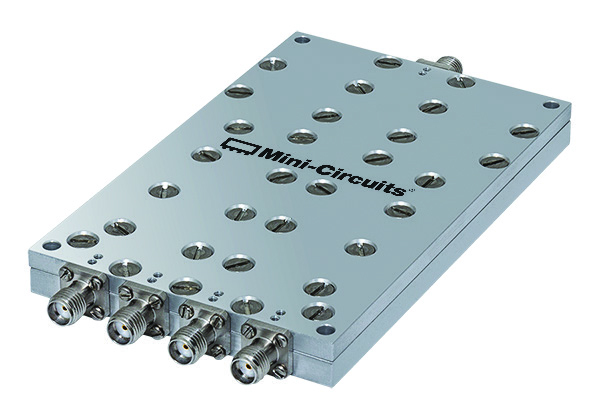

Mini-Circuits的ZN4PD-02183+是一款50欧姆、一分四同相功分器/合成器,其工作频率范围2GHz-18GHz;当一分四功分器的分配损耗理论值为6dB时,其插入损耗典型值是1.0dB,最大值1.6dB;通道间振幅和相位平衡度分别是0.3dB和3.5°;任何两个通道之间的隔离度典型值是20dB,最小值16dB;典型的输入/输出电压驻波比(VSWR)在输入端是1.45:1,而在输出端为1.35:1;当它作为一个分配器使用时,最大的输入功率是30W,它的4个端口中每一个都可以承受150mA直流电流(汇总端电流为600mA)。这款功分器/合成器装配在一个2.5*4*0.38英寸的铝合金盒子里,射频接口采用SMA母头连接器,它的工作温度范围比一般产品宽,为−55℃至+100℃。另外,该产品完全符合欧盟RoHS标准。

ZN4PD-02183+宽阔的工作频率范围完全满足电子对抗以及其它检验检测应用的要求,同时还可以帮助简化其产品结构。在多通道系统信号传输过程中,由于产品在通道间振幅、相位平衡度和端口间隔离度的优良性能表现,可以保证传输信号的完整性。
