400MHz-18GHz电压可变衰减器
材料来源:《微波杂志》2017年11/12月刊           录入时间:2017/11/22 9:26:12

400MHz-18GHz电压可变衰减器

400 MHz to 18 GHz Voltage Variable Attenuators

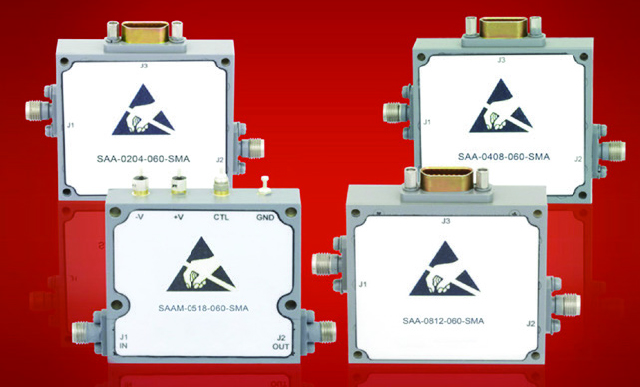

Fairview Microwave新近推出的电压可变衰减器(VVA)系列产品能在400MHz至18GHz的宽频率范围内实现最高可达60dB的衰减。公司的产品设计师在该VVA内部整合了六个低插入损耗和宽动态工作频率的模块,使得它可以在各个衰减等级上获得性能优异的电压驻波比(VSWR),同时它的连续波(CW)输入功率达到了23dBm。基于PIN二极管的VVA可以提供精确的控制和极佳的带宽平坦度,因而只需调整输入控制端的模拟电压,即可实现对输出电平的连续可调。

应用于大多数通信系统的射频器件为了获得最佳的产品性能,都需要有高精度的功率与之匹配,每当这些功率从一个器件传输到下一个器件时都会发生变化或波动,其结果就是需要通过衰减器的微调实现对接收到的信号电平的波动进行补偿,或使输入的功率与敏感的电路之间达到最佳的匹配。针对上述种种情况,我们就需要一个VVA来确保产品获得最佳性能。所以,在可变增益放大器(VGA)、前馈放大器、功率电平控制和自动电平控制电路的应用中,Fairview Microwave的VVA系列产品是理想的选择。

封装牢靠的同轴多芯电缆组件是一种按照美军标MIL-STD-202环境测试要求设计开发的产品,环境测试包括湿度、冲击和震动性能。电缆组件可选的接口形式包括SMA母头到15 PIN的D-SUB母头、15 PIN Micro-D 母头或者RFI插针。为了增加该电缆组件组合的灵活性,其中的SMA接头也可以用其它形式的接头替换。每个模块的供电电压为直流+12V。

Fairview Microwave的VVA可广泛用于电子对抗、检测仪器、点到点和点到多点无线通信、宽带通信、光纤通信、卫星传输系统(VSAT)、卫星通信系统(SATCOM)、军用无线通信、雷达、传感器以及研发单位等。

Fairview Microwave

Allen, Texas

www.fairviewmicrowave.com
