随着数据链、卫星通信等应用对小功率功放的需求日益增多，系统对成本与效率的要求也越来越高。尤其在S、C波段，功放指标竞争激烈，效率要求在很多应用场景已提升至50%以上。在此背景下，塑封MMIC功放凭借其小型化、低成本与高性能的平衡，成为极具竞争力的解决方案。

图1

博瑞集信推出S、C频段功率放大器系列新品，输出功率6W~12W，采用塑封形式，兼具高效率、高增益、小体积等优势。该系列新品可单独作为发射链路末级使用，也可作为该频段内50W及100W内匹配功放的推动级，形成完整链路解决方案。

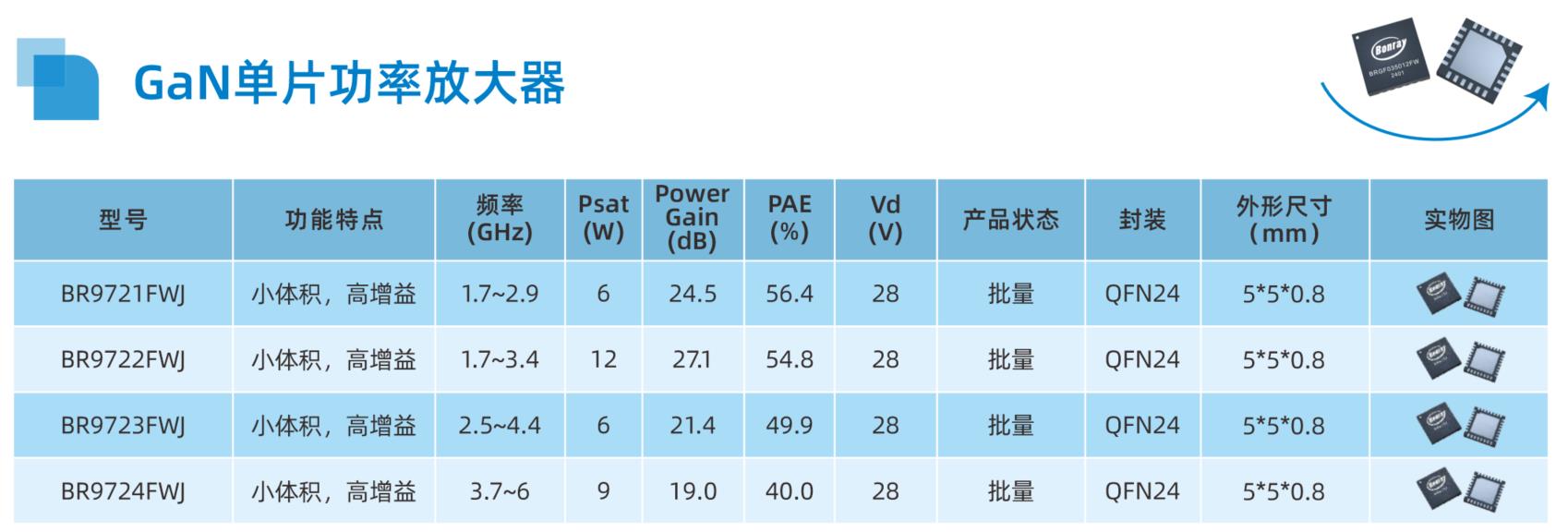

图2 系列新品概览

本次推出的系列新品共计4款，覆盖1.7GHz~6GHz频段，输出功率梯度覆盖6W~12W，均采用QFN24（5mm×5mm） 塑封封装。

BR9722FWJ简介

l 工作频率：1.7GHz～3.4GHz

l 小信号增益：35.2dB@2.3GHz

l 饱和输出功率：42.5dBm@2.3GHz

l 功率增益@Psat：27.1dB@2.3GHz

l 功率附加效率@Psat：54.8%@2.3GHz

l VDD=28V，静态电流240mA

l 封装形式：QFN24 ( 5mm x 5mm )

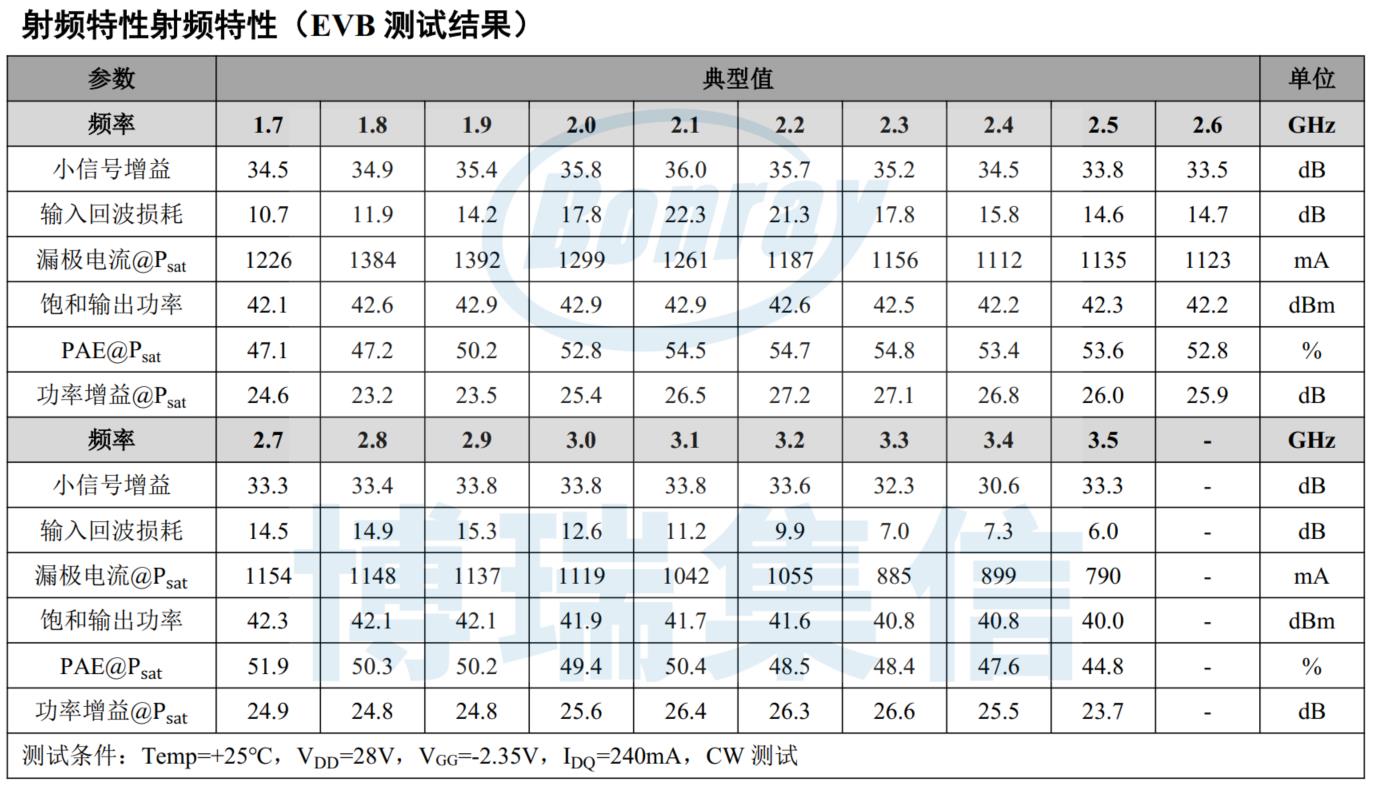

图3 产品电性能参数表

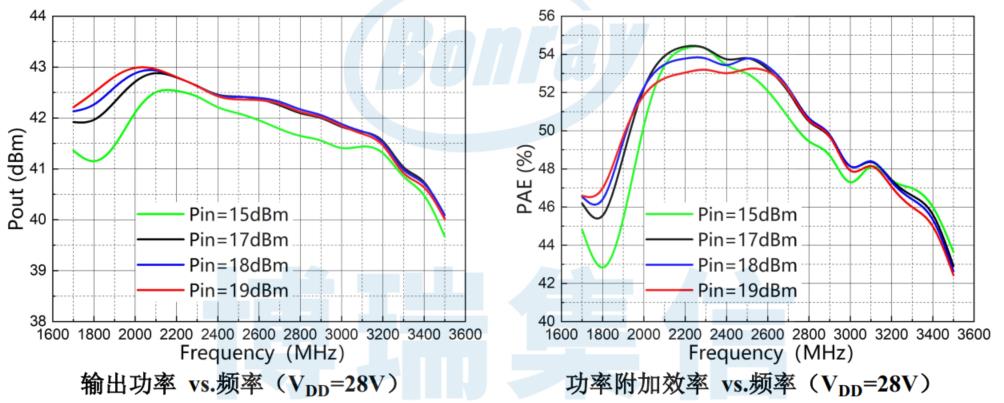

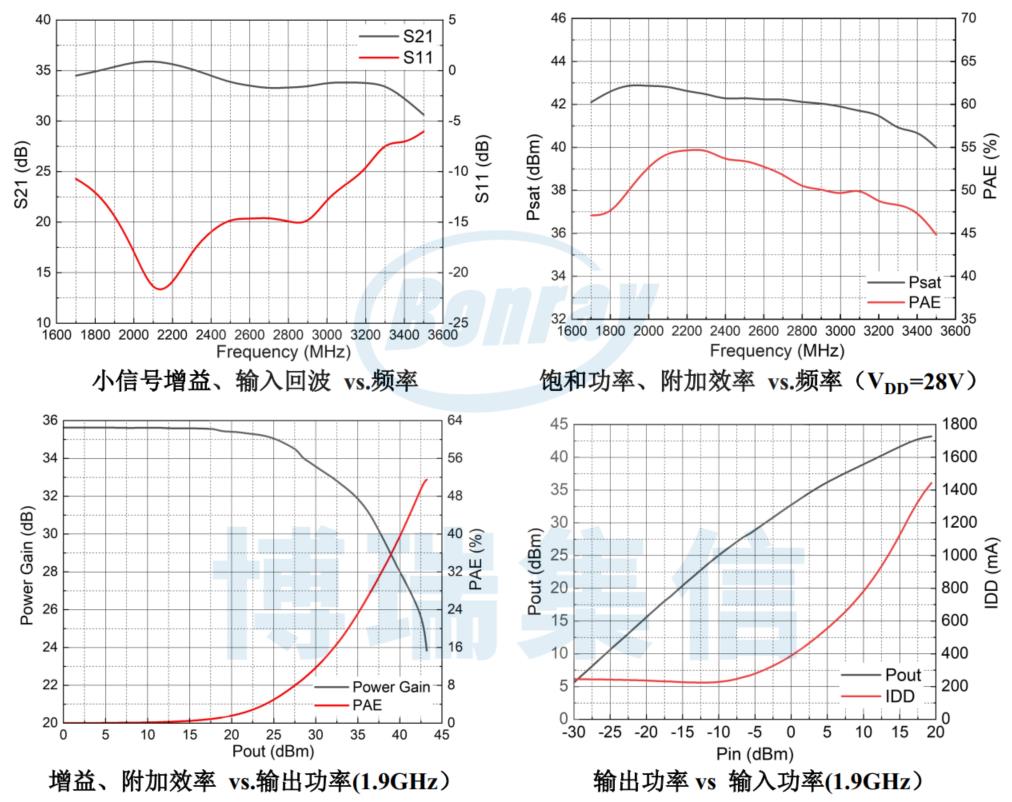

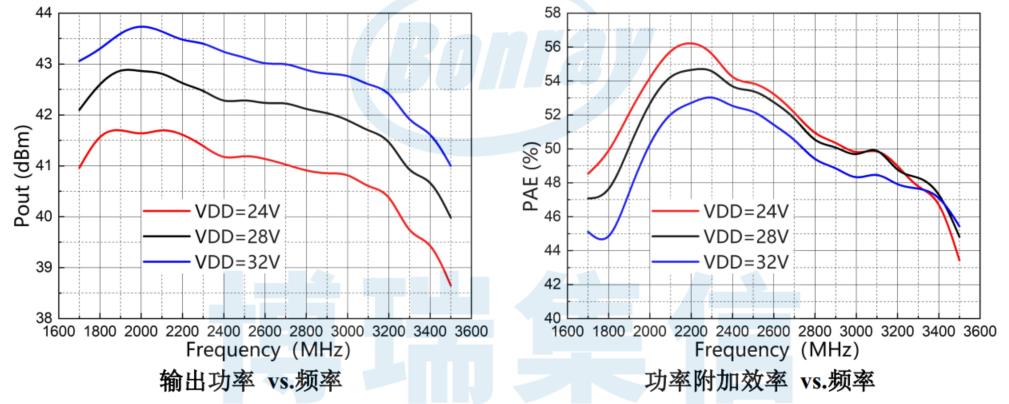

图4 产品性能特性曲线

图5 芯片效果图

BR9722FWJ是一款面向S频段应用的高效率功率放大器，工作频率覆盖1.7GHz~3.4GHz。该产品采用+28V漏极电源供电，输出功率12W，小信号增益35.2dB，功率附加效率达54.8%，静态电流240mA。产品采用QFN24（5mm×5mm） 塑封封装，兼具高效率、高增益、小体积等优势，可广泛应用于天通、遥测、数据链及雷达等发射系统，为S频段发射链路提供高性价比的功率放大方案。

核心优势

l 高效率：PAE最高达56%，满足系统对效率的严苛要求

l 高增益：小信号增益最高35.2dB，减少前级驱动级数

l 小体积塑封封装：QFN24（5mm×5mm），可做中功率驱动或末级放大，依托高功率密度，在保障探测距离的同时实现单元小型化

l TR链路设计灵活：可单独作末级，也可作50W/100W内匹配功放的推动级

提供个性化定制服务

如需产品选型、链路方案、技术调试、样品申请，欢迎与博瑞集信技术与销售团队联系，我们可根据您的需求提供个性化定制服务。
