近年来，相控阵雷达、卫星通信等应用对功率放大器的要求持续提升，如何在尺寸、功率、效率与成本之间取得最优平衡，是摆在系统设计师面前的核心挑战。

图1

博瑞集信推出X、Ku频段功率放大器系列新品，兼具高增益、高效率等产品优势，输出功率梯度覆盖3W~15W，为高频段发射链路提供灵活的功率解决方案。

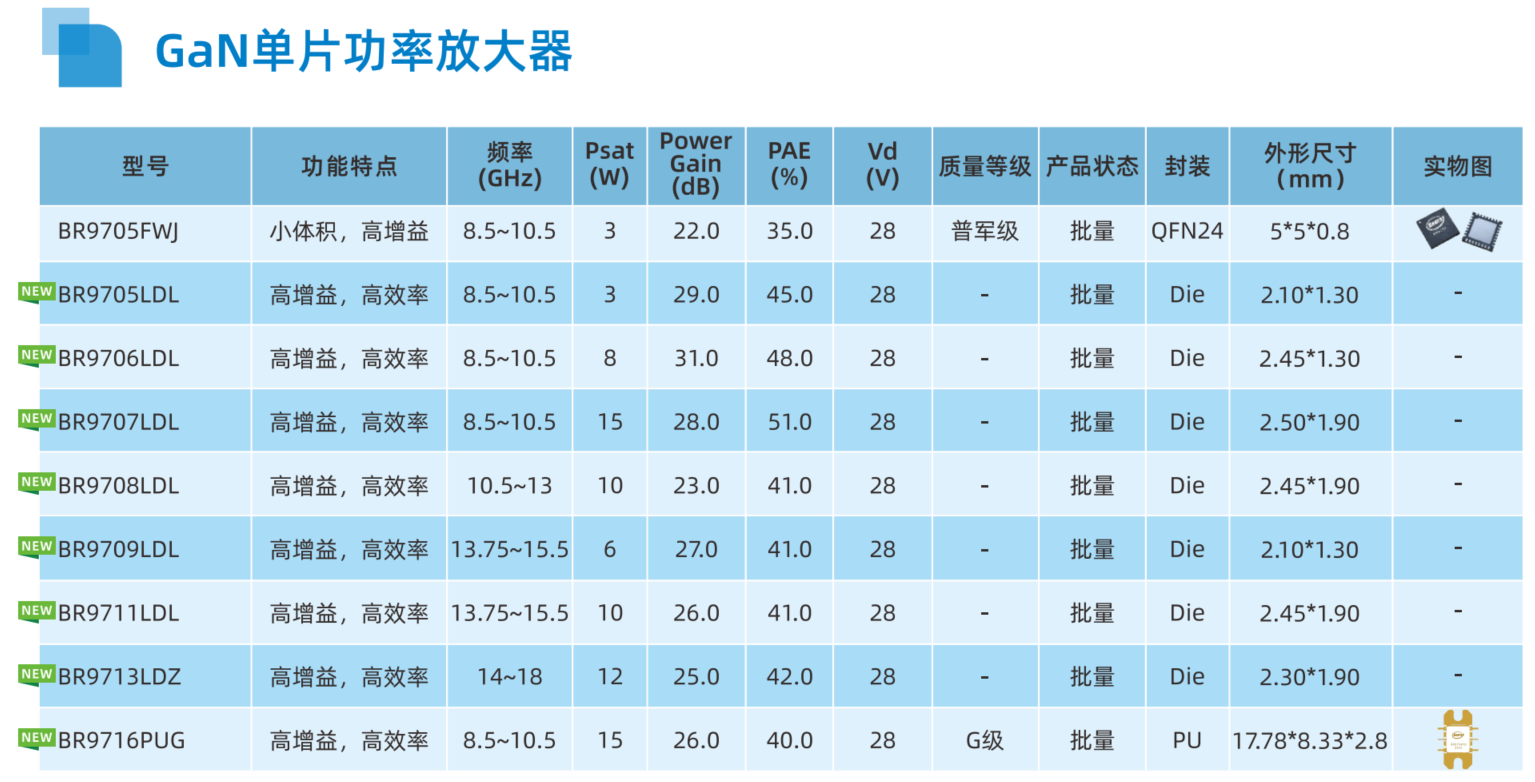

图2 系列新品概览

本次推出的系列新品共计9款，涵盖裸片与封装片形态，最高功率增益31dB，峰值功率附加效率可达51%。其中，BR9711LDL是一款面向卫星通信应用的功率放大器，工作频率13.75GHz~15.5GHz，输出功率41dBm，兼具高增益、高效率、小体积等优势，为Ku波段卫星通信发射链路提供高性价比的功率放大方案。

BR9711LDL简介

l 工作频率：13.75GHz～15.5GHz

l 饱和输出功率：41dBm

l 功率附加效率@Psat：41%

l 功率增益@Psat：26dB

l IMD3：-25dBc@33dBm/tone

l Vd=+28V，静态电流350mA

l 芯片尺寸：2450um×1900um×50um

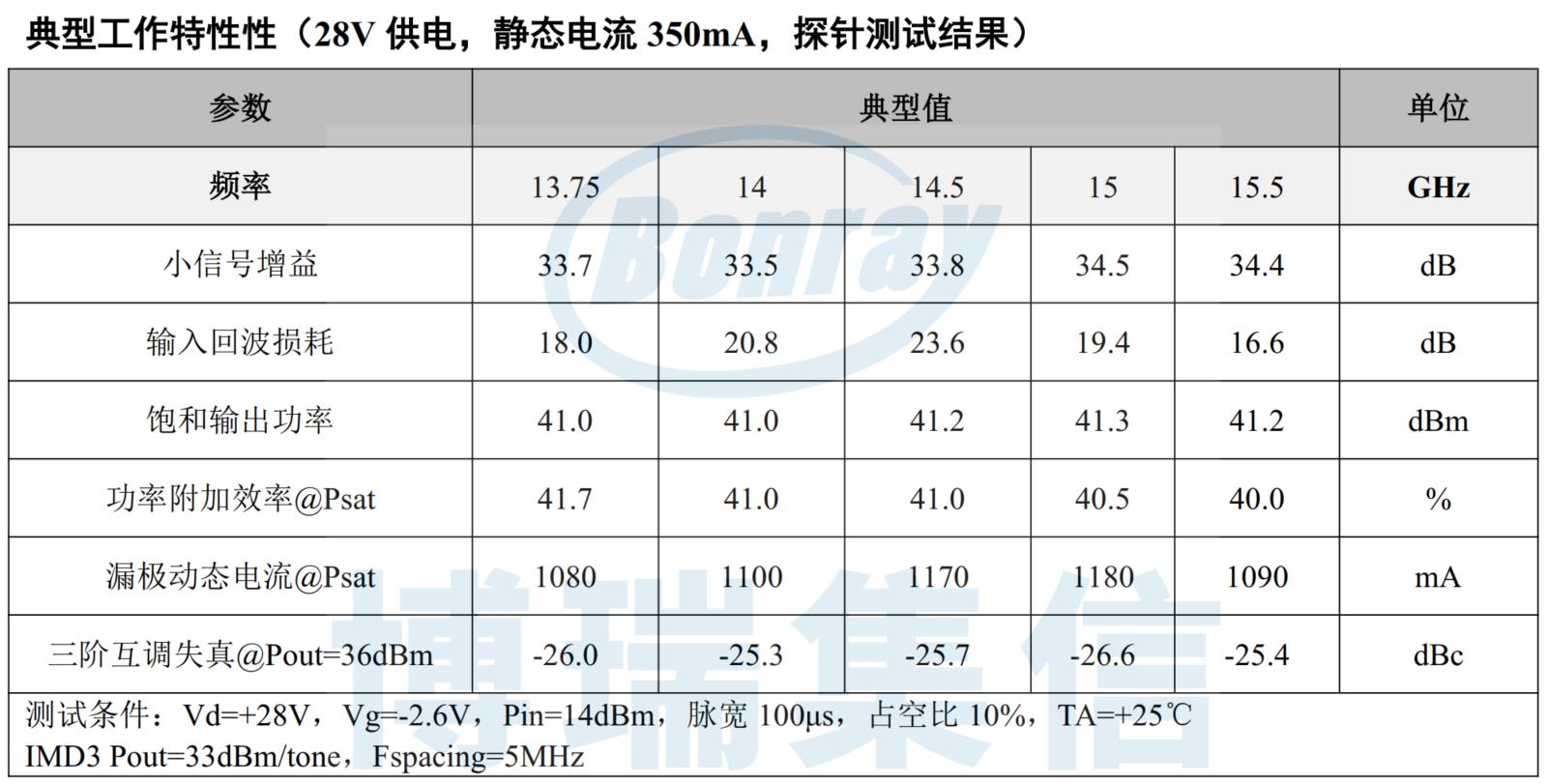

图3 产品电性能参数表

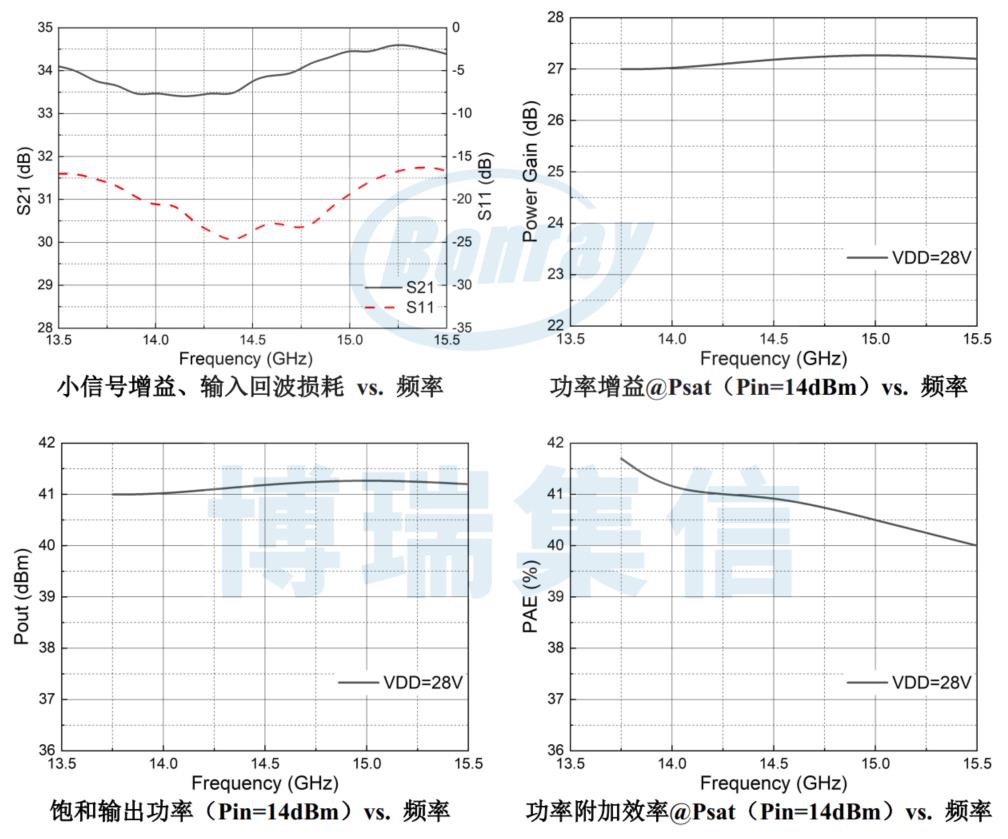

图4 产品性能特性曲线

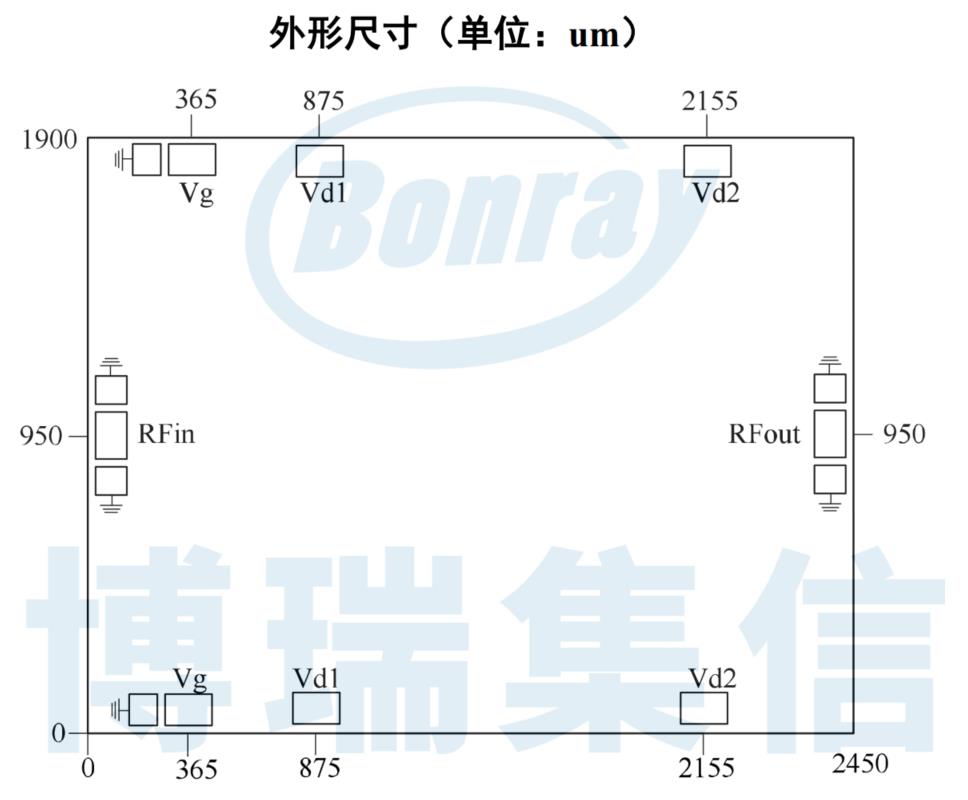

图5、6 芯片外形尺寸信息

BR9711LDL采用双电源供电（典型Vd=+28V，Vg=-2.6V），在脉冲模式下可提供40dBm饱和输出功率，可广泛应用于微波收发组件及大功率固态发射机中，为Ku波段卫星通信发射链路提供高性价比的功率放大方案。

核心优势

l 频段覆盖：X频段、Ku频段，满足相控阵雷达与卫星通信主流应用需求。

l 功率梯度合理：输出功率3W~15W多档可选，便于系统灵活选型。

l 高增益、高效率特点：最高功率增益31dB，峰值PAE可达51%，优化系统链路预算。

l 双形态交付：提供裸片与封装片两种形式，适配不同集成需求。

l 多应用场景覆盖：满足不同系统的功率放大需求。

提供个性化定制服务

如需产品选型、链路方案、技术调试、样品申请，欢迎与博瑞集信技术与销售团队联系，我们可根据您的需求提供个性化定制服务。
