同轴放大器
录入时间:2020/11/19 11:28:54

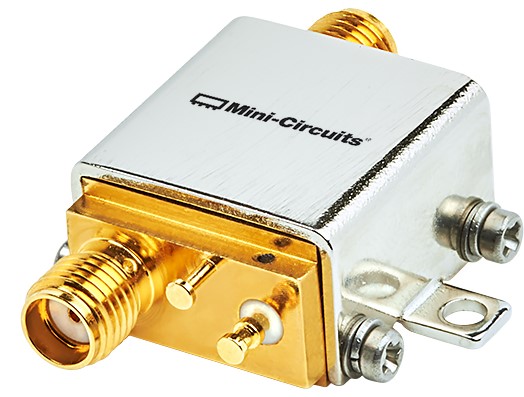

Mini-Circuits的ZX60-02203LPN+是紧凑型同轴放大器,具有2至20GHz的宽频率范围,非常适合商业和军事通信、雷达和电子战应用。它采用SMA连接器,尺寸仅为0.74×0.75×0.46英寸。坚固的增益模块在整个频率范围内具有平坦的增益,2到10GHz的典型增益为16.5dB,10到18GHz为16.0dB或更高,18到20GHz为15.7dB。1dB压缩时的输出功率通常为:2至10GHz时+19dBm,10至14GHz时+17dBm,14至18GHz时+15dBm,18至20GHz时+14.0dBm。该放大器具有良好的线性度,在整个频率范围内的三阶交调点为+28dBm或更高,噪声系数通常为8dB或更低。该放大器的典型方向性为20dB,工作温度范围为-40至+85°C。
