功率分路器/合路器
录入时间:2020/11/19 11:27:46

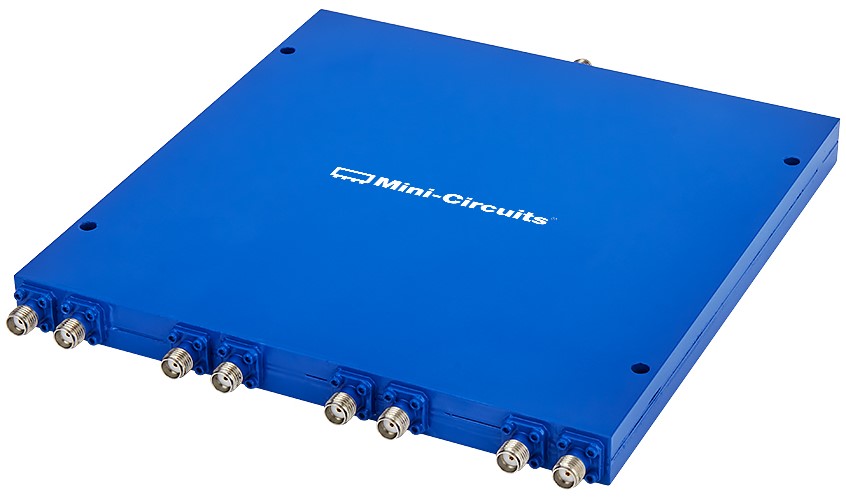

Mini-Circuits的ZN8PD-183W-S+是8路0度功率分路器/合路器,频率范围0.5至18.0GHz。符合RoHS规范的该50Ω器件可处理高达20W的输入功率,并为需要通过射频线偏置的应用提供高达630mA的直流通过能力。理论上的8路分路损耗之上的插入损耗通常是:0.5-5.0GHz时1.2dB,5.0-8.0GHz时1.8dB,8.0-15.0GHz时2.8dB,15.0到18.0GHz时4.0dB。隔离度从0.5到5.0GHz通常为15dB,从5.0到18.0GHz为23.9dB。该器件可以严格控制幅度和相位,整个频率范围内的典型幅度不平衡度为0.52dB或更低,典型的相位不平衡度为:0.5-5.0GHz时1.50度,5.0-8.0GHz时3.5度,8.0-15.0GHz时6.1度,15.0-18.0GHz时8.5度。该器件带SMA连接器,尺寸为147.5×147.5×12.7毫米。工作温度范围为-55至+100°C。
