R&S全新最高端示波器业界首创实时去嵌且波形捕获率提升近千倍
录入时间:2018/7/5 12:02:37

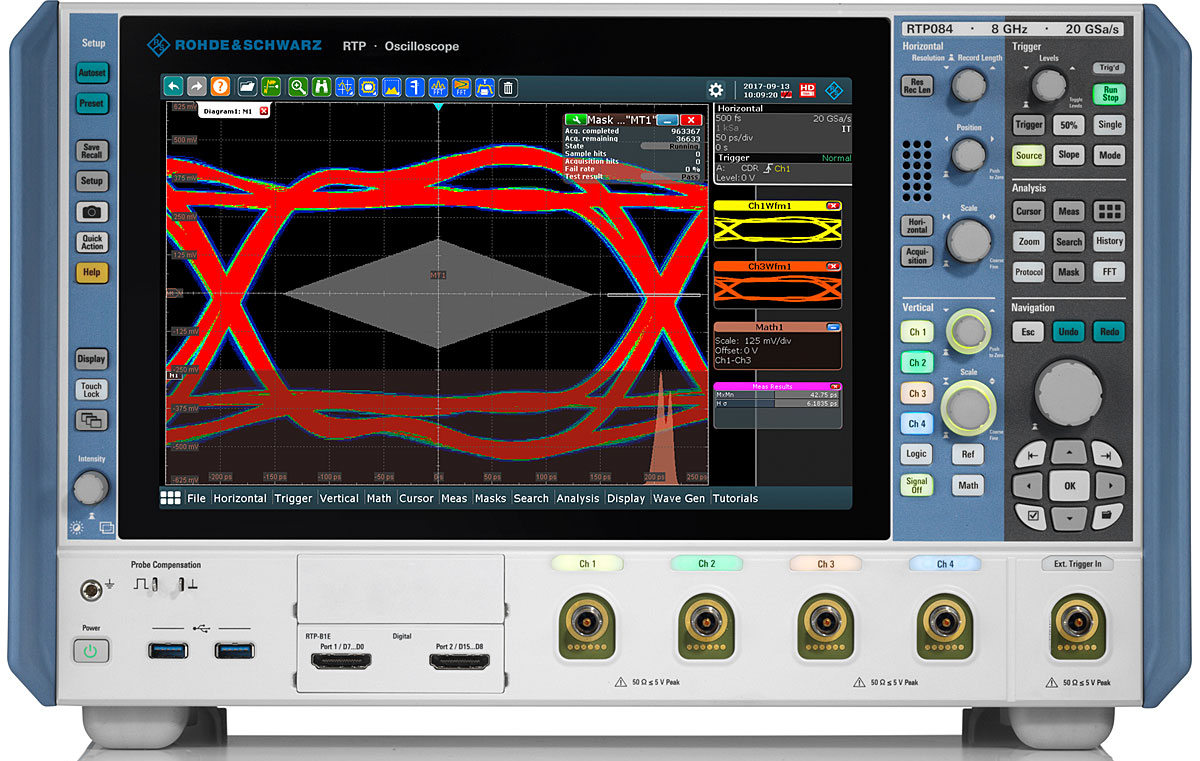

北京,18年7月3日——罗德与施瓦茨公司(R&S)发布了全新R&S RTP系列高性能示波器(点击查看产品手册)。RTP系列目前提供4GHz、6GHz和8GHz型号,未来会推出更高带宽的型号。在新示波器开发过程中,研发人员特别关注测量准确度、测试速度、丰富的功能以及未来科技。RTP系列示波器集成了比同类示波器更多的仪器功能,使其成为高速数字设计和宽带射频接口调试的理想选择。罗德与施瓦茨公司正持续驱动示波器市场的创新,全新高性能示波器的发布再一次鉴证了公司为市场提供高品质示波器的承诺。6月30日刚刚结束的17-18财年,R&S的中国示波器业务同比增长了近30%,也证实了其在示波器领域的实力。

RTP系列的新优势

实时去嵌和更强的触发:RTP系列是目前市场上唯一提供传输路径损耗实时补偿(实时去嵌)功能的示波器。这一优势使RTP系列示波器即使在激活信号修正的情况下仍能实现高速采集。借助于其独特的数字触发架构,RTP系列示波器可以对补偿后的信号进行精确触发。

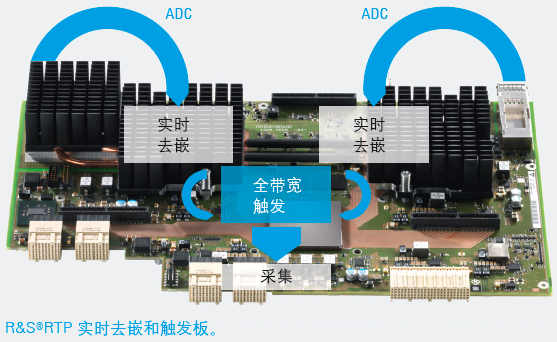

RTP直接在模数转换器后采用灵活的滤波器结构,提升了传统示波器的去嵌功能。可以确保实时波形校正。借助实时去嵌,RTP可以维持近1百万波形/秒的最大捕获率。用户能够快速完成偶发性信号故障搜索和眼图分析等调试任务。

借助实时去嵌,用户第一次可以针对校正信号进行触发,并对真实设备特性进行调试。独特的数字触发系统使用模数转换器和实时去嵌滤波器处理之后的采样点进行触发判定。由于接入路径的失真影响已被消除,因此可以针对真正的设备信号进行触发。

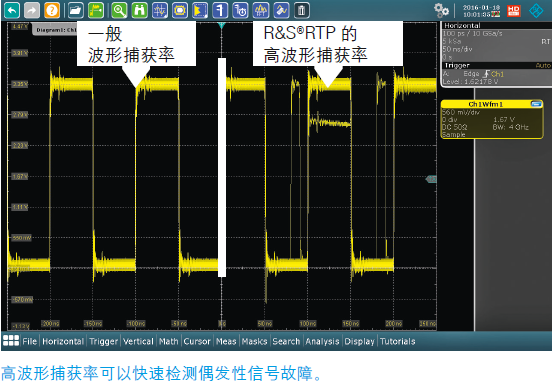

超快的波形捕获率:RTP系列完美兼顾高信号保真度和高波形捕获率的测试要求。在标准采集模式下,RTP可以实现高达每秒近百万次的波形采集和测量,比同类的其他示波器快近1000倍。这一特性可以帮助用户快速发现偶发异常。

不仅如此,RTP系列示波器还为其丰富的分析功能提供硬件加速,可以帮助开发人员节省大量的测试时间。模板测试、统计直方图分析和频域分析等都可高速实现,从而快速获得高置信度的测试分析结果。

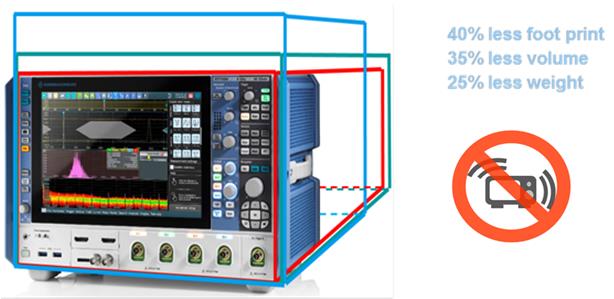

体积和重量大幅减小:尽管具备丰富的测试功能,RTP系列示波器比传统同类产品减少了35%的体积和25%的重量,是市场上最小、最轻的高性能示波器。

超静音:借助于特殊的冷却设计和静音风扇,RTP系列示波器提供给用户极其安静的操作体验,不会给实验室环境带来噪音干扰。

多合一功能

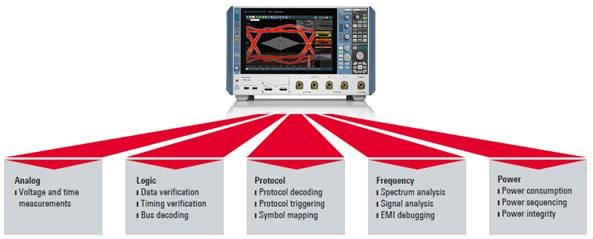

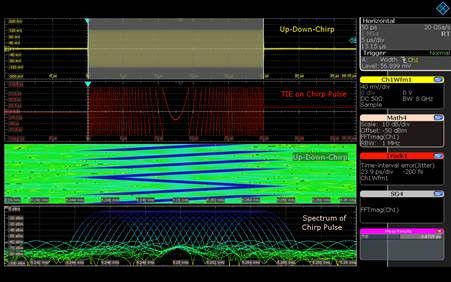

 RTP提供比同类示波器更多的仪器功能于一身。除传统的模拟通道外,RTP还提供16路逻辑通道以及四路电压和四路电流测量通道。同时它还支持串行总线的协议分析和强大的频谱和矢量信号分析功能。丰富的分析工具帮助用户利用一台示波器就可以实现时间相关的多域信号测试和分析,快速应对测试挑战。

应用

全新RTP系列高性能示波器针对航空航天、汽车电子、工业自动化和通信等广泛的电子研发应用市场而设计,是用户调试包括高速总线(USB, PCI Express, MIPI等)、多通道RF接口(雷达和无线电通信)、DDR存储接口、复杂的电源管理单元以及通用串行总线(I2C, SPI等)的理想选择。 RTP系列示波器可以在时域和频域提供高分辨率,宽动态范围和高灵敏度的测试能力,满足各种相关测试应用的需要。

安全的投资保障

RTP系列示波器同时提供非常安全的投资保障。当测试需求增加时,示波器的测量带宽、波形记录长度和分析功能都可以非常简便地通过硬件或软件进行升级。

罗德与施瓦茨公司正在计划RTP系列产品进一步的性能提升。更多的硬件选件,如包括双路模拟和八路数字通道的信号发生器模块以及16GHz差分脉冲源模块,将于2018年稍晚发布。更高带宽的RTP型号计划于2019年发布。
