中档模拟和矢量信号源的信号质量和输出功率有了新标杆,罗德与施瓦茨发布两款新信号源
录入时间:2018/7/5 9:46:21

北京,18年7月3日——罗德与施瓦茨公司(R&S)今日推出两款新型紧凑的中档信号源:模拟信号源R&S SMB100B(点击查看产品手册)和矢量信号源R&S SMBV100B(点击查看产品手册)。它们在很小的体积内实现了多功能和高性能。SMB100B和SMBV100B提供优异的信号质量、超高的输出功率,为中档信号源树立了新的标杆。SMB100B有3种频率配置,分别为8kHz至1GHz、3GHz和6GHz,SMBV100B有2种频率配置,分别为8kHz至3GHz和6GHz,它们都特别适合射频半导体研发、通信、以及军工和航空航天等应用。

卓越的信号质量

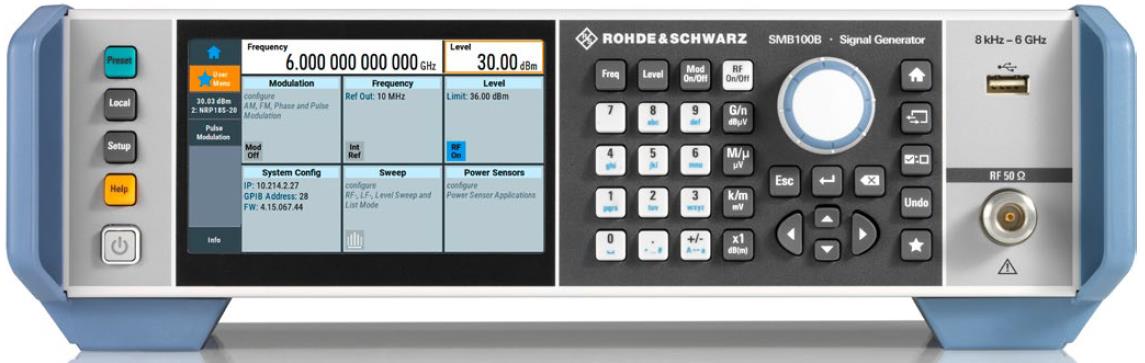

SMB100B极低的SSB相位噪声:1GHz、20kHz偏移时<–134dBc(测量值);极低的迫近SSB相位噪声:<–94dBc(测量值,f=1GHz,偏移值为10Hz);极低的宽带噪声:15MHz<f≤6GHz、30MHz偏移时<–153dBc(典型值);极低的非谐波信号分量:1GHz时<–76dBc(规定值)。

SMBV100B全新的实时、用户自定义频率响应校正可补偿测试夹具的影响;极低的单边带(SSB)相位噪声:1GHz、20kHz偏移时<–134dBc(测量值);宽调制带宽,具备一流精度:500MHz带宽中调制频率响应<0.3dB(测量值);高功率电平下的出色EVM和ACPR:低于0.2%或0.4%的EVM值,低于–72dB的ACPR。

超高的输出功率

SMB100BSMBB-K31高输出功率选件可提供28dBm(1GHz时,测量值)和24dBm(6GHz时,测量值)的输出功率;配备额外的SMBB-B32超高输出功率选件后,还可提供34dBm(1GHz时,测量值)和31dBm(6GHz时,测量值)的超高输出功率。

SMBV100B配备合适的选件后,可提供高达+34dBm(1GHz时,测量值)和+31dBm(6GHz时,测量值)的输出功率。此外,几乎整个频率范围内的电平规定值均增加至+25dBm。

两款信号源都拥有卓越的信号质量,这让模拟信号源SMB100B成为军工国防领域雷达和接收机测试,以及基于CW信号的无线终端和基站产线测试的理想选择。

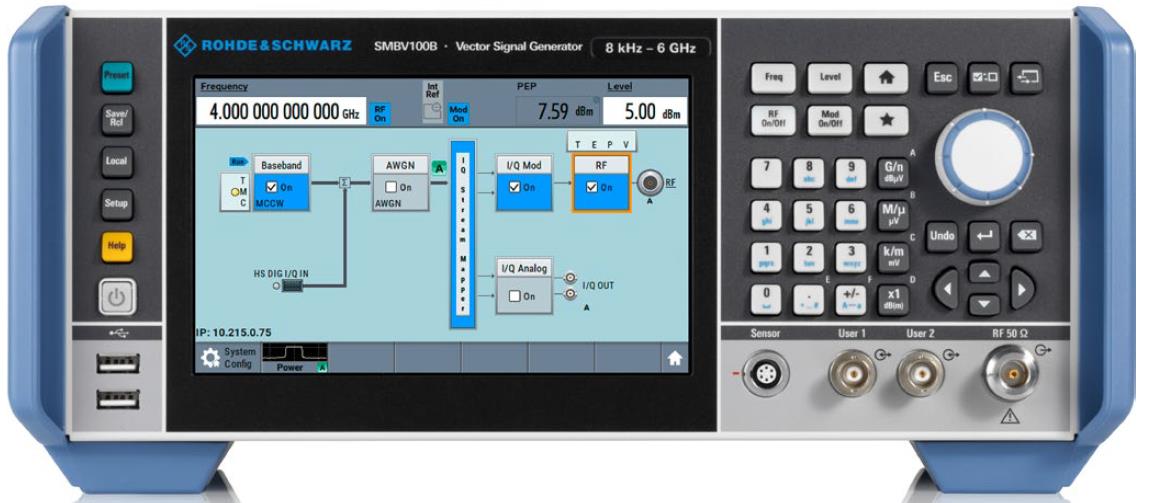

R&S SMBV100B具备高达500 MHz带宽的强大基带模块,额外为矢量调制信号提供优异的信号质量,支持所有主要的数字通信标准,例如5G、蜂窝IoT、LTE、WLAN IEEE 802.11a/b/g/n/ac/ax和蓝牙5.0,这些数字标准的信号都能在仪表上实时操作生成,无需外部PC软件,这让改变信号和参数过程变得非常容易和快速。R&S SMBV100B也提供包络跟踪和数字预失真(DPD)功能,另外通过外部模拟IQ输入可得到2 GHz信号调制带宽。仪表内部产生的160 MHz WLAN IEEE 802.11ac信号拥有低至-49 dB的EVM测量值。以及在整个500 MHz带宽内0.1 dB(测量值)的I/Q调制频响让宽带信号生成受益良多。所有这些特性帮助研发工程师确保获得优秀的产品质量,即使是像5G这一类的宽带通信系统。

方便的升级策略保护投资

新款信号源具有前瞻的升级理念,绝大多数情况下需要的功能都可以通过软件激活码来添加,例如调制信号标准、输出功率、甚至矢量源R&S SMBV100B的射频频率范围和调制带宽都可以通过这种方式升级,无需客户把仪表寄送到R&S公司维修中心。这种升级方式简单、节省用户时间和费用,并且给用户最大的灵活性。这使得R&S SMB100B和R&S SMBV100B信号源成为安全的投资,并为未来的需求做好了准备。

全球各地的客户信赖和依托于R&S公司测试测量仪表业内领先的产品质量,先进的生产技术和前沿的产品设计对领先的市场地位至关重要,购买一台新的R&S SMB100B或R&S SMBV100B都能享受三年质保。
