英联微波推出24GHz微带阵列天线
录入时间:2018/4/6 9:39:46

微带天线(Microstrip Antenna)是近30年来逐渐发展起来的一类新型天线。早在1953年就提出了微带天线的概念,但并未引起工程界的重视。在50年代和60年代只有一些零星的研究,真正的发展和使用是在70年代。

微带天线的性能:微带天线一般应用在1~50GHz频率范围,特殊的天线也可用于几十兆赫。和常用微波天线相比,有如下优点:

(1)体积小,重量轻,低剖面,能与载体(如飞行器)共形;

(2)电性能多样化。不同设计的微带元,其最大辐射方向可以从边射到端射范围内调整;易于得到各种极化;

(3)易集成。能和有源器件、电路集成为统一的组件。

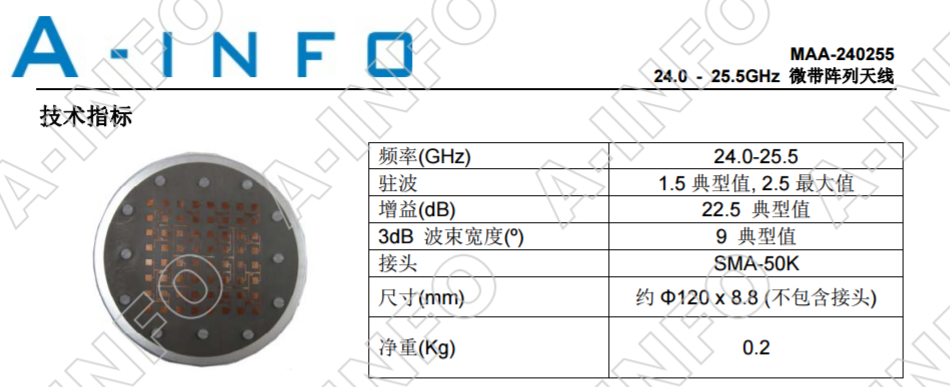

作为业界领先的射频、微波和毫米波产品专业设计厂家,英联微波设计的 MAA-240255 微带阵列天线,工作带宽较宽,覆盖24-25.5GHz,具有22-23dB的高增益,3dB波束宽度典型值为9°。外观轻巧,尺寸仅有120mm x 8.8 mm,重量0.2kg。利用该微带阵列天线高增益、小型化的特点,产品已广泛用于移动通信、汽车雷达、声光电磁等材料特性测试、玻璃面板特定集成等领域。该天线也可以很方便地与射频芯片电路连接,实现更多功能。

目前国内外芯片厂商都有量产的24GHz射频芯片推出市场,在零中频雷达架构中,射频芯片的引脚直接与微带收发天线端口相连。当使用天线板(高频板)+若干层FR4+射频板(高频板)的混压板形式时,天线和射频芯片的互连通过金属化过孔实现。

在24GHz频段,长度大于1mm的金属化过孔引入的不连续性将非常明显,解决办法是在金属化过孔四周加若干个对称的金属化接地过孔构成类同轴传输结构。

当天线和射频芯片位于PCB板同一面时,射频芯片和收发天线则直接通过微带线或者共面波导相连,这种设计能最大化地减小传输线插损。
