Gotmic发布毫米波预失真PA和SMD产品
录入时间:2017/1/9 15:52:45

毫米波(30-300GHz)具有波长短,体积小、超宽带、通信速率高等特性,在5G移动通信、安检成像、汽车雷达,机场跑道异物检测、气象雷达、辐射计、天文探测等领域备受关注。

Gotmic作为业界知名的毫米波供应商,专注于40-170GHz的芯片设计,提供完整的V/E波段毫米波解决方案,既包括高集成度的多功能芯片,也提供分立的放大器、混频器、倍频等。采用GaAs pHEMT工艺线,相对于CMOS等工艺,GaAs具有工艺成熟、输出功率高、噪声系数低等优势。

1.    V Band超短距离通信

60GHz处于大气衰减的峰值,不利于传输,这是一把双刃剑,同时带来保密性强、对周边干扰小、可实现短距离重复覆盖等优势。

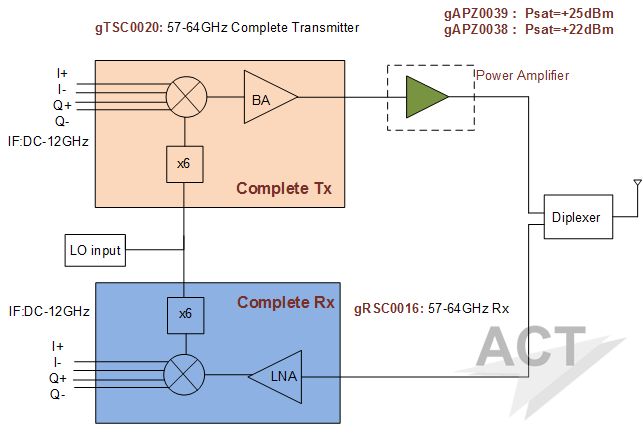

图1:V波段超短距离通信

gTSC0020,多功能Tx发射芯片,内部集成了IQ混频器、6倍频器、衰减器、驱动放大器和功率检测功能。频率覆盖52-72GHz,IF范围DC-12GHz,镜像抑制25dB,增益22dB,动态范围大于25dB,P1dB高达+20dB。

gRSC0016,多功能Rx接收芯片,内部集成了IQ混频器,6倍频器,衰减器和低噪声放大器。频率覆盖52-72GHz,IF范围DC-12GHz,噪声系数低至4dB。

gAPZ0038,中等功率放大器,频率52-72GHz,增益22dB,Psat=+22dBm。

gAPZ0039,功率放大器,频率52-72GHz,增益19dB,饱和输出+25dBm。

gANZ0031,高增益、高线性度、低驻波的低噪声放大器,NF=3.5dB。

2.    E Band毫米波通信

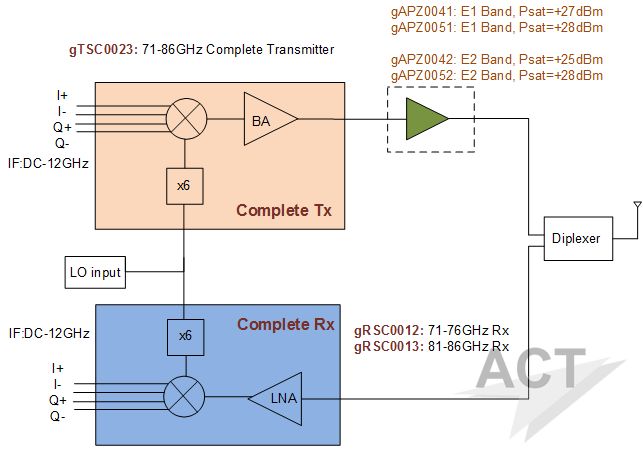

图2: E波段通信方案

gTSC0023,多功能Tx发射芯片,集成混频器、6倍频、衰减器、驱动放大器和功率检测功能。频率71-86GHz,IF范围:DC-12GHz,增益14dB,动态范围20dB,镜像抑制25dB,输出功率大于+12dBm。

gRSC0012 和GRSC0013,多功能Rx接收芯片,集成低噪声放大器、混频器和6倍频器等。频率分别覆盖71-76GHz、81-86GHz,IF范围DC-12GHz噪声系数小于6dB。

gAPZ0041,E1波段功率放大器,增益25dB,饱和输出+27dBm;

gAPZ0051,采用预失真技术的E1波段功率放大器,增益20dB,饱和输出+28dBm

gAPZ0042,E2波段功率放大器,增益20dB,饱和输出+25dBm以上。

gAPZ0052,采用预失真技术的E2波段功率放大器,增益20dB,饱和输出+28dBm

3.    采用预失真技术的功率放大器

功率放大器一直是毫米波通信的难题。Gotmic依托跟瑞典查尔姆斯大学的紧密合作,研发了具有预失真功能的E波段功率放大器芯片,GAPZ0051和GAPZ0052。该功放采用平衡式结构,具有高线性度、高效率、高功率、低驻波、平坦度好等特性。

在放大器前端加入产生预失真的电路,与后级功放产生的非线性失真互相抵消,从而降低放大器整体的失真,提高线性度。

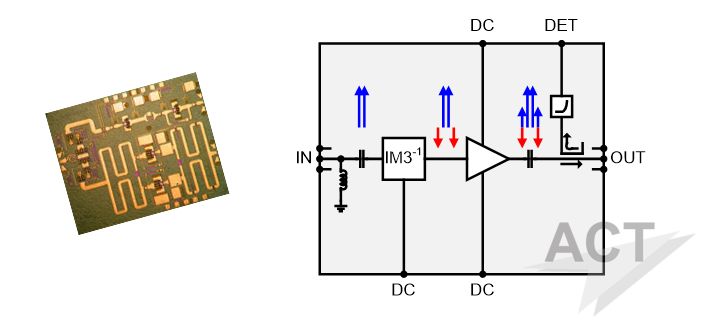

图3:模拟预失真功放示意图

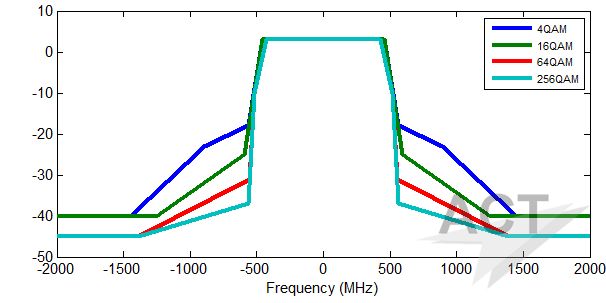

图4:E Radio系统测试模板要求(来自ETSI EN 302 217-2-2 V2.2.1

从实际测试数据可以看到,在相同输出功率的情况下,采用预失真技术可以显着提高线性度,改善系统性能,或者说在同等线性度的情况下,可以提高系统的发射功率。

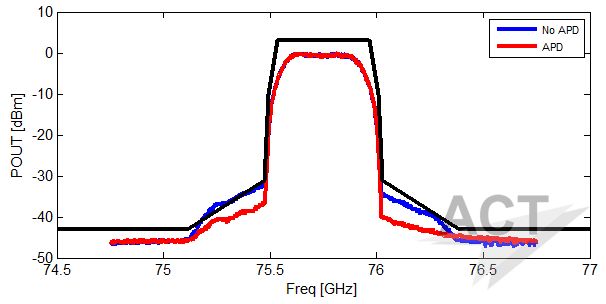

图5:实测数据,64QAM@76GHz,Pout=+17dBm RMS

功放小结



频率

/GHz

增益

/dB

Psat

/dBm

OIP3

/dBm

尺寸

/mm

gAPZ0038

52-72

22

22

32

1.6x2

gAPZ0039

52-72

19

25

35

2x3

gAPZ0041

71-76

25

27

32

2.98x3

gAPZ0051

68-79

20

28

35

2x2.5

gAPZ0042

81-86

20

25

31

2.98x3

gAPZ0052

75-87

20

28

35

2x2.5

gAPZ0045

92-96

18

23

-

2.98x3



4.    表贴的SMD产品

传统的毫米波chip芯片性能好,但需要金丝键合Bonding、对工艺要求高、一致性不好,不利于大批量生产。对于5G移动通信、超短距离通信等大批量应用场合,Gotmic推出了SMD表贴产品,体积大约14x10x4.5mm,从而大大简化了组装工艺、降低了成本。

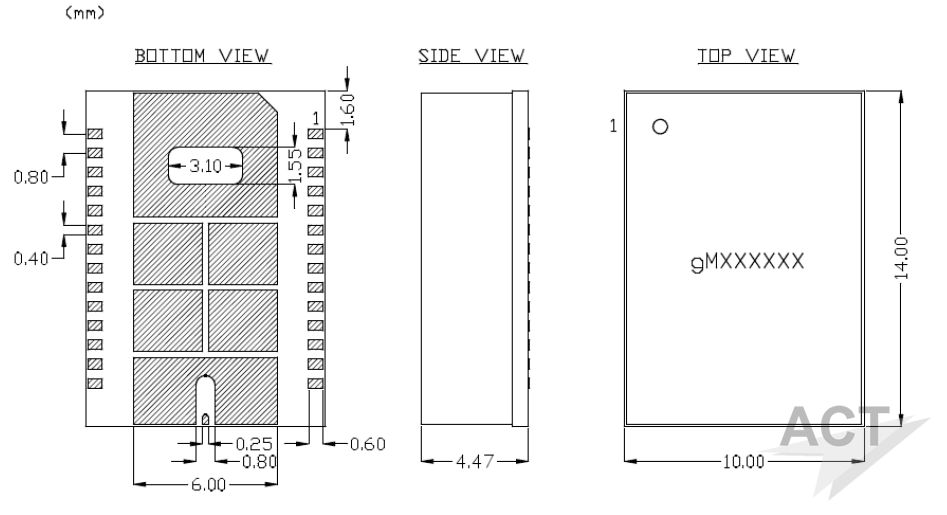

图6:SMD产品结构图

产品包括:

* SMD多功能Tx、Rx产品,V/E波段;

* SMD功放PA产品,V/E波段;

* SMD多功能Tx+PA产品,即将多功能芯片和功放集成在一个SMD封装内。

更多的产品信息,请联系Gotmic中国区代理上海馥莱电子有限公司或访问www.fulai-elec.com
