盛铂科技发布0.1至30GHz超宽带5位数控衰减器模块
录入时间:2017/1/6 17:37:59

2017年新年伊始,中国知名微波测试设备供应商盛铂科技(Sample)再度发力,宣布其之前用于自身微波测试仪器的超宽带5位数控衰减器模块通用版本正式对用户开放销售。

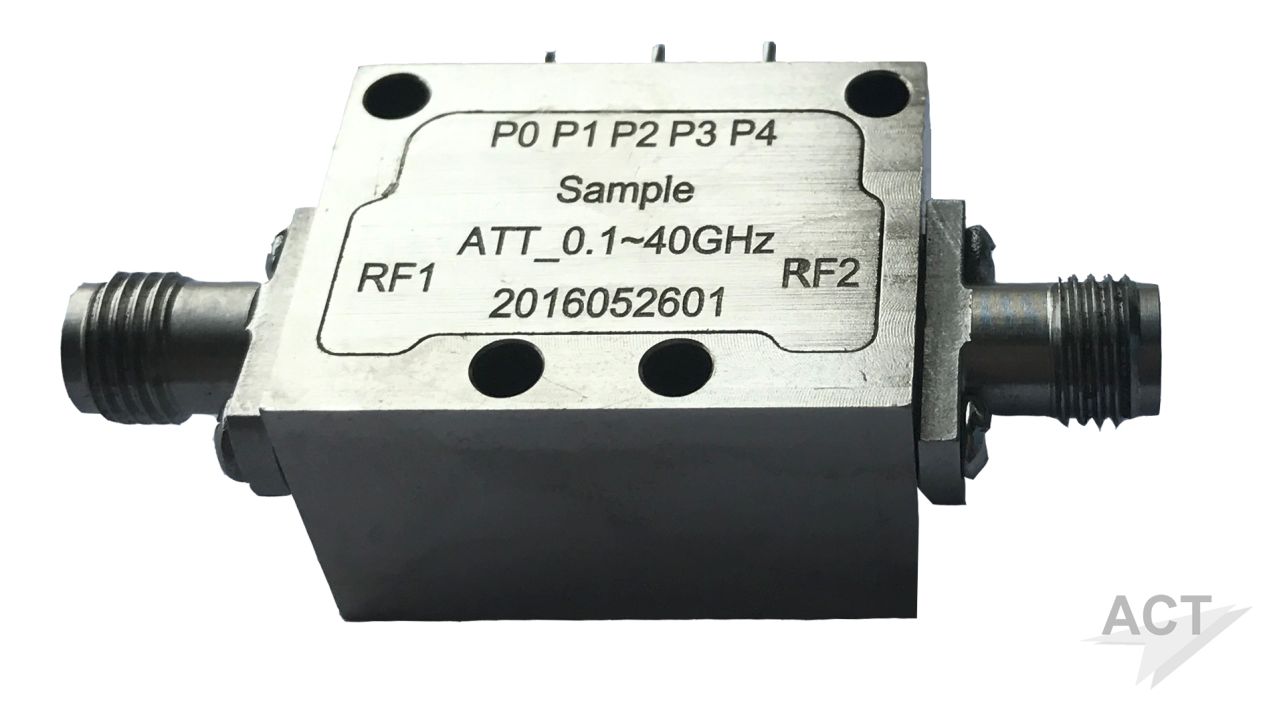

盛铂科技SWATT0013006型0.1至30GHz超宽带5位数控衰减器模块采用微组装工艺中的金丝键合技术,降低由分立元器件在高频电路中带来的寄生效应。其输入输出接口采用的是2.92mmFemale可拆卸接头,方便在系统中集成。SWATT0013006仅有50mW超低功耗,可实现1至31dB的大动态范围衰减,衰减准确度高达±1dB,并可在90ns内超快速切换。衰减器内部有TTL电平转换电路,不需要客户在使用时先将正电压的TTL转换成负电压的TTL信号,使用更加方便;衰减准确度高、低附加相移;适用于宽带通信系统、电子对抗系统以及测试测量系统。该模块可在-45℃~+85℃超大温度范围内正常工作,在高低温环境下指标变化影响不明显,外观尺寸精巧24.5mm×19mm×14mm。



SWATT0013006主要技术指标(TA = +25 oC ,50Ω system, Vcc=+5V):

参数

最小

典型

最大

单位

工作频率

0.1- 30

GHz

插入损耗

2



6

dB

衰减范围

0



31

dB

衰减精度

±1

dB





输入回波损耗

10





dB

输出回波损耗

10





dB

输入功率0.1dB压缩点







dBm

0.1~0.5GHz

20

0.5~30GHz

25

输入功率IP3







dBm

0.1~0.5GHz

40

0.5~30GHz

43

切换时间



90



ns

电流



10



mA

该系列产品之前已在盛铂科技推出的多款微波测试仪器上得到了广泛的验证,其最主要特点是以仪器级的性能提供射频设备信号输入输出功率的精确控制,并且受高低温度变化的影响不大,这对于有严苛的使用环境且对频率源信号性能有较高要求的应用尤其关键。

产品详情请访问:http://www.samplesci.com/product/p-154-140.html
