70GHz、线性dB RMS功率检波器
录入时间:2020/12/9 9:46:48

70 GHz Linear-in-dB RMS Power Detector

ADI公司,www.analog.com

LTC®5597是一款高精度RMS功率检波器,提供极宽的RF输入带宽(从100MHz至70GHz)。这使得该器件适合非常广泛的RF和微波应用,例如点对点微波通信、卫星通信、仪器仪表、军用无线电、Wi-Fi、LTE/5G和功率控制应用。

该检波器的DC输出电压准确表示出对RF输入施加的平均信号功率,与具有不同波峰因子的输入波形(如CW、WCDMA、OFDM(LTE和Wi-Fi)信号)无关。在35dB动态范围内提供线性dB响应,具备28.5mV/dB的对数斜率,精度典型值在±1dB以内。

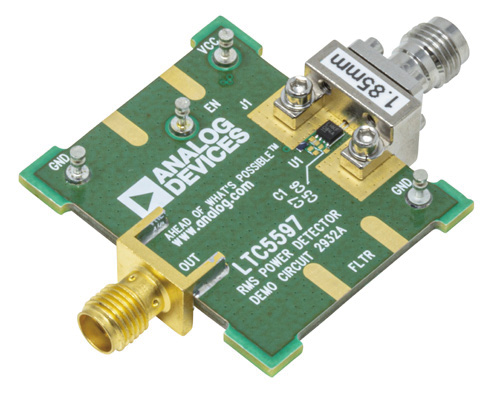

LTC5597可以测量低至-37dBm的信号,比肖特基器件的范围宽10dB,因此可以节省信号链路中放大器的消耗。它在高达60GHz范围内拥有±2dB的平坦频率响应,可以准确测量大带宽信号,最大限度降低校准需求(单频率使用可能精度已足够)。LTC5597评估板顶层使用5密尔厚的Rogers RO3003板材,可在7GHz范围内实现低电介质损耗。

该检波器非常适合用于测量波峰因子高达12dB的波形,以及在测量期间波峰因子变化极大的波形。要实现更高的精度和更低的输出纹波,可以使用FLTR和OUT引脚之间连接的电容从外部调整平均带宽。启用接口可以在主动测量模式和低功耗关断模式之间切换。

LTC5597是一款独特的RMS检波器,工作频率高于40GHz,可以准确进行Q和V频段卫星通信、点对点通信、广泛的仪器仪表和ATE设备的功率测量。相比于采用分立架构和调谐方式的肖特基检波器和其他同类竞争方案,该解决方案结构更紧凑、性能更高。
