轻松将低频测试设备扩展至毫米波
录入时间:2020/12/8 9:16:22

Easily Extend Low Frequency Test Equipment to mmWave

thinkRF,www.thinkrf.com

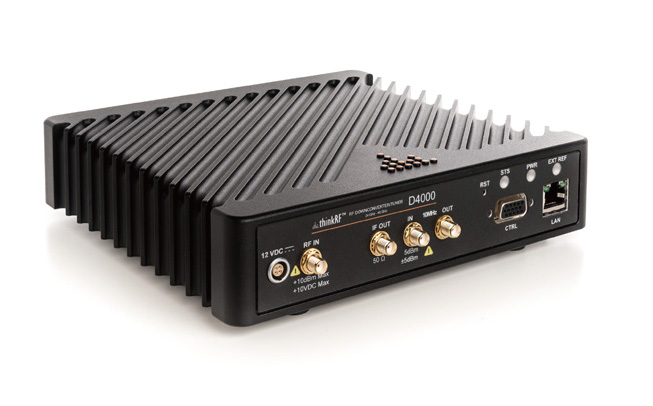

5G等当今的通信标准正在使用更高的频率和更宽的带宽。为了支持这些新无线标准的测试,thinkRF™ D4000射频下变频器/调谐器将低频射频测试设备的性能扩展到40 GHz。D4000采用了thinkRF的调谐器技术,是业界首款40 GHz射频下变频器和调谐器。高性能、即插即用的便携式平台让移动运营商和系统集成商可以使用现有的现场、实验室和生产线测试设备,从而延长了测试设备的使用寿命,同时缩短了新一代5G系统的上市时间。

D4000覆盖24至40 GHz(当前为5G定义的FR2频段),支持500 MHz的模拟带宽。它具有单个IF输出,可轻松与较低频的分析仪和接收器集成,并且内置的本地振荡器消除了对外部合成器的需求。先进的预选滤波功能可抑制带外信号并减少可能会干扰分析频带内的“真实”信号的杂散。

多个D4000可以同步创建一个复合信号监视系统,尤其是当必须监视超过500 MHz的瞬时带宽时。10 MHz输入和输出参考时钟可实现与外部设备的时钟同步。使用附加的thinkRF接收器可以扩展监视系统以覆盖较低的频率,例如6 GHz以下的5G频段。

通过以太网接口使用SCPI命令按标准配置协议可控制D4000。仪器的尺寸为7.6x7.6x1.6英寸、重3.7磅,使其具有便携性、用途广泛且易于使用。
