自动校准可加快VNA校准速度并减少错误
录入时间:2020/7/6 10:14:48

Automatic Calibration Speeds VNA Calibration, Reduces Errors

Copper Mountain Technologies, www.coppermountaintech.com

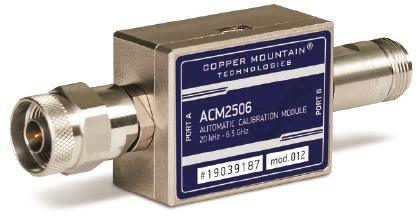

Copper Mountain Technologies(CMT)发布了一项自动校准模块(ACM),以加快矢量网络分析仪(VNA)的校准速度,尽量减少人为误差,同时减少VNA和RF电缆的磨损。ACM2506最大限度减少了校准VNA所需的步骤。对于一个完整的两端口校准,使用机械标准的传统校准程序需要七次连接,相比之下ACM的每一个端口只需与VNA连接一次。

ACM2506的工作范围覆盖20kHz到6.5GHz,通过USB全自动控制和供电。CMT VNA具有内置功能,可使用ACM一键式自动校准。该模块逐个切换到校准所需的阻抗状态,并利用在每种状态下测得的S参数计算校准系数,这些S参数被存储在存储器中。

ACM包括一个20dB的内嵌衰减器,该衰减器在出厂时就已标定,可用于模拟被测设备(DUT)。校准后,ACM将DUT工厂数据下载到内存中,并将其与衰减器测得的S参数进行比较,以验证校准。该存储器还可存储多达三个用户的标定数据,在设置时包括转接器和夹具。ACM2506的两个50欧姆端口可以安装N型或3.5mm连接器。

热补偿可以在64°F到82°F的整个工作温度范围内提高校准精度。每个模块的温度相关性已在工厂进行了测量,相关数据保存在设备存储器中,因此在使用中,该软件可以补偿环境温度的变化。
