覆盖40~220 GHz的波导天线系列
材料来源:《微波杂志》2019年11/12月号           录入时间:2019/11/28 11:15:20

Waveguide Antenna Family Covers 40 to 220 GHz

Pasternack,www.pasternack.cn

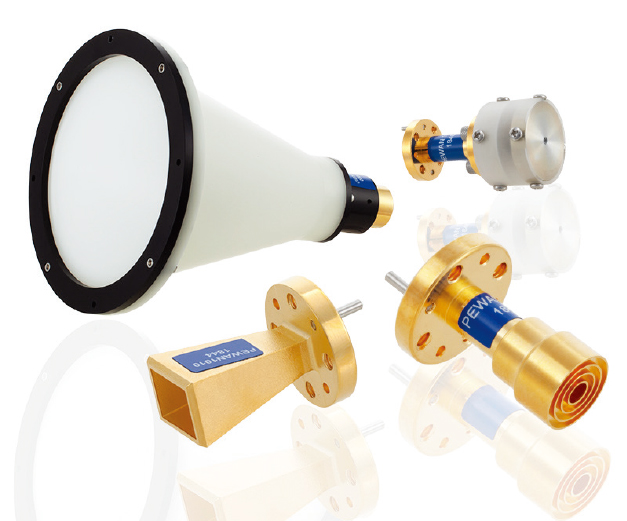

Pasternack推出覆盖40~220 GHz的一系列波导天线,含85种新型号,波导尺寸为WR5~WR19。该系列天线分为标准增益喇叭天线、锥形增益喇叭天线、广角波纹喇叭天线、喇叭透镜天线、全向天线5种类型,依据不同天线种类,标称增益介于2dBi至40dBi。其中,标准增益喇叭天线和锥形增益喇叭天线的最大覆盖频率可达220 GHz,而广角波纹喇叭天线、喇叭透镜天线和全向天线的最大覆盖频率为99 GHz。

举例而言,采用WR5接口的PEWAN1068锥形增益喇叭天线覆盖140~220 GHz频率范围,标称增益为25dBi,3dB下的垂直波束宽度为10°,水平波束宽度为9°,典型输入电压驻波比(VSWR)为1.15:1。采用WR10接口的PEWAN1086喇叭透镜天线覆盖89~99 GHz频率范围,标称增益为40dBi,3dB下的垂直和水平波束宽度均为1°,典型输入VSWR为1.5:1。

上述波导天线的开发目的在于满足包括航空航天、国防、实验雷达、测试测量、单点对单点和单点对多点无线通信、科研及常规研发在内的各种毫米波应用需求。该系列中的所有天线均采用最高质量的材料和工艺标准,并符合RoHS和REACH标准。Pasternack的毫米波波导天线均有现货,1件起发,当天发货。
