能高效生成多通道信号的125MSPS任意波形发生器
材料来源:《微波杂志》2019年11/12月号           录入时间:2019/11/22 10:12:55

125 MSPS AWGs for Cost-Effective Multichannel Signal Generation

Spectrum Instrumentation GmbH,www.spectrum-instrumentation.com

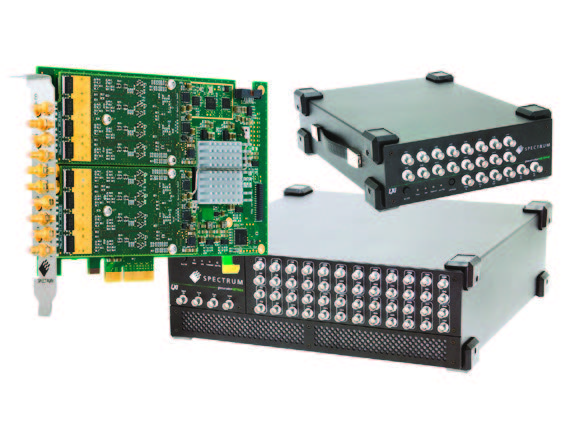

Spectrum Instrumentation发布了一系列具有出色的多通道功能的任意波形发生器(AWG)。65系列的AWG可提供PCIe卡型号(M2p.65xx,有八个版本)、用于移动用途的LXI/以太网仪器(DN2.65x,有六个版本)和机架式型号(DN6.65x,有八个版本)。它们采用最新的数模转换器(DAC)技术来产生精确的信号。每个通道都有自己的DAC,具有16位分辨率,输出速率高达125 MSPS,可生成频率范围从DC到60 MHz的信号。

小型PCIe卡具有一个、两个、四个或八个通道。将其插入具有空PCIe插槽的任何PC上,即可变成一种多功能信号源。使用Spectrum的Star-Hub选件,可以连接多张卡,以在一台PC上创建具有80个完全同步通道的独特AWG系统,这是一种适用于多通道应用的经济高效的解决方案。14个不同的独立单元具有相似的功能,可提供4至48个通道。通过与任何PC或局域网的以太网连接,可以实现完全远程控制,从而可以轻松集成到几乎任何测试系统中。

标准功能包括每卡512 MSPS的板载存储器、高达±6 V的输出摆幅、出色的动态性能以及多种操作模式,用于产生长而复杂的波形,包括FIFO流。AWG附带了生成无限种波形所需的所有工具。Spectrum的SBench 6 Professional软件通过一个简单易用的图形用户界面控制仪器,并进行波形创建、数据分析和文档编制。另外,用户可以用大多数流行的编程语言(包括MATLAB和LabVIEW)编写自定义控制程序。
