全波段波导功率放大器
材料来源:《微波杂志》2019年9/10月号           录入时间:2019/10/8 16:46:12

Full Band Waveguide Power Amplifiers

Virginia Diodes,www.vadiodes.com

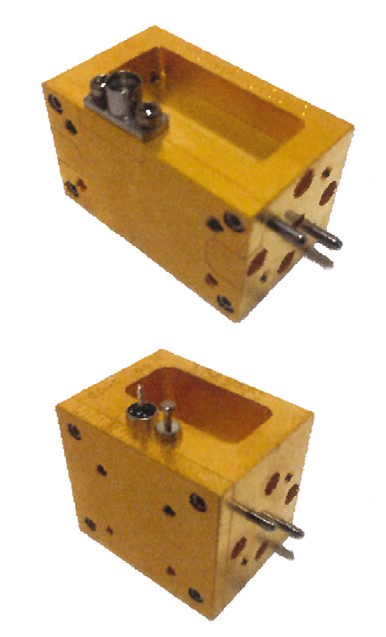

随着5G毫米波技术的推出和6G研究活动的开启,对毫米波较高频段和太赫兹较低频段的频率生成的需求日益增长。为了满足这些需求,Virginia Diodes(VDI)发布了WR12(60至90 GHz)至WR4.3(170至260 GHz)的全波段波导功率放大器。所有放大器均具有高增益和饱和输出功率,具有单电压偏置。

VDI型号WR12AMP覆盖60至90 GHz,典型增益为21 dB,典型饱和输出功率为21 dBm,P1dB输出为17 dBm。典型输入和输出回波损耗为10 dB,偏置电压为9±1 V,典型电流为150 mA。

VDI型号WR10AMP覆盖75至110 GHz,典型增益为21 dB,典型饱和输出功率为20 dBm,P1dB输出为17 dBm。典型输入和输出回波损耗为10 dB,偏置电压为9±1 V,典型电流为150 mA。

VDI型号WR6.5AMP覆盖110至170 GHz,典型增益为22 dB,典型饱和输出功率为18 dBm,P1dB输出为10 dBm。典型输入和输出回波损耗为10 dB,偏置电压为9±1 V,典型电流为200 mA。

VDI型号WR4.3AMP覆盖170至260 GHz,典型增益为25 dB,典型饱和输出功率为16 dBm,P1dB输出为10 dBm。典型输入回波损耗为10 dB,输出回波损耗为3 dB,偏置电压为5±0.5 V,典型电流为550 mA。

VDI还在开发一种即将上市的WR15(50至75 GHz)波导功率放大器。
