K波段SDR套件支持数字波束赋形和MIMO
材料来源:《微波杂志》2019年9/10月号           录入时间:2019/9/30 9:16:02

K-Band SDR Kit Supports Digital Beamforming and MIMO

Ancortek Inc., www.ancortek.com

软件定义雷达(SDR)开发者Ancortek公司发布了一个SDR套件,型号为SDR-KIT 2400T2R4,它具有数字相控阵波束赋形和MIMO功能,系统主要用于到达方位测量、雷达干涉测量、数字波束赋形和MIMO雷达,并能够监控人类活动、感知占位和手势,也可创建3D图像。

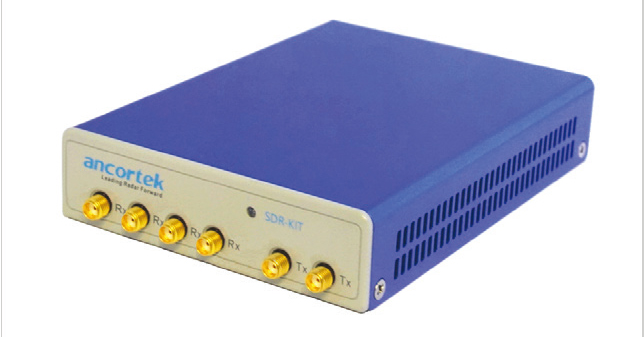

该产品硬件结构紧凑,包括由两个发射通道、四个接收通道和一个集成锁相环组成的相干发射/接收机。雷达采用时分复用技术,在K波段可发射调频连续波(FMCW)、频移键控(FSK)或连续波(CW),频率从24GHz至26GHz连续可调。该雷达采用了英飞凌公司的高集成度的发射/接收射频模块BGT24MTR12和BGT24MR2,支持典型的20 dBm输出功率,在1 MHz偏移情况下,相位噪声为-96 dBc/Hz,噪声系数为12 dB。全部四个接收通道都可提供I和Q数据。前面板上的六个SMA母头连接器可轻松与外部天线连接。

该产品中有一个基于可编程门阵列(FPGA)的处理器模块,它包含微控制器、信号处理器和电源管理模块。通过使用FPGA能为用户提供灵活和标准的可编程逻辑。四个40 MSPS的模/数转换器用来处理四个接收通道,一个高速USB外围控制器把原始采样数据流传输到PC进行处理。基于PC的图形用户界面让用户可以方便地选择中心频率和带宽,选择信号波形、采样率、滤波、显示参数以及记录或输出接收到的I/Q数据。

这种软件定义的系统结构为设计提供了灵活性,也使硬件更紧凑,整个产品长5.4英寸、宽4.1英寸、高1.2英寸。在不改变硬件的情况下,就可以调整其工作模式、波形、带宽及其它处理功能,使系统能适应更多的应用和场景。该套件的一个嵌入式版本也已经开发出来了,它采用电池供电,有一个7英寸触摸显示屏,运行Linux操作系统。
