自动测向天线
材料来源:《微波杂志》2019年5/6月号           录入时间:2019/5/21 11:11:46

Automatic Direction-Finding Antenna

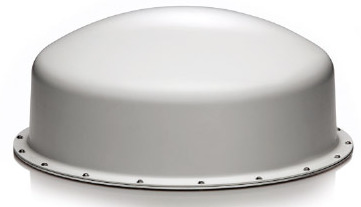

在NARDA公司提供的安全测试解决方案(STS)中,工程师们已经开发出一种适用于200 MHz到2.7 GHz频段信号的自动测向天线。当该天线与SignalShark实时接收器配合使用时,自动测向天线1(ADFA 1)可快速识别其方位,其整个测量周期仅需1.2 ms,并且对城市环境中存在的反射不敏感。该天线结构紧凑,重量仅5.6千克,直径480毫米,非常适合移动网络提供商和安全应用场合。

测向其实就是测量一个信号在几个天线单元之间的相位差。自动测向天线(ADFA 1)的核心是一个围绕中央全向参考天线的九个天线单元的阵列组合。结合阵列与移相器,再经过复杂的算法运算,使得ADFA 1能够仅使用单通道接收器即可精确地确定信号方向,其成本比多通道测向系统低得多。中央参考天线接收到来自各个方向的信号,同时观测宽带频谱并确定被跟踪信号的方向。ADFA 1还可确定信号的仰角,这在城市环境中很重要,因为在城市环境中我们可能需要定位到建筑物的具体楼层。

在大多数应用场合中,自动测向天线(ADFA 1)通过磁性支座吸附在车顶上,不需要钻孔或对车辆进行其他改装。天线对安装表面的抗扰性能,意味着不需要针对特定车辆使用校正表。一旦车载系统识别出建筑物,就可以使用一个额外的手持天线与SignalShark一起确定信号源所在的楼层和房间。

Narda STS,www.narda-sts.com
