5 MHz至40 GHz信号源分析仪
材料来源:《微波杂志》2017年9/10月刊           录入时间:2017/10/19 9:08:30

5 MHz40 GHz信号源分析

5 MHz to 40 GHz Signal Source Analyzer

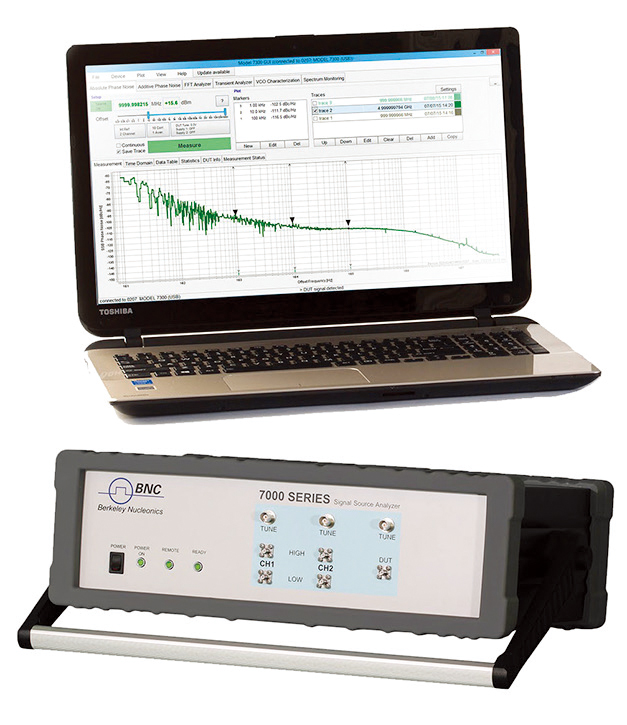

Berkeley Nucleonics公司(BNC)研发的BNC 7340信号源分析仪可进行大范围的振幅及相位测量,其核心功能是相位噪声分析。7340的工作范围覆盖了5MHz至40GHz,主要用于信号源的分析,包括晶体振荡器、锁相环合成器、时钟、锁相或自由振荡压控振荡器(VCO)、介质谐振器振荡器(DRO)、SAW及YIG振荡器等。它能够测量绝对与剩余相位噪声、脉冲相位噪声、振幅噪声,并进行时域瞬态分析和频谱分析。我们可以将它用作VCO测试台来测量调谐、频率推高(pushing)、相位噪声、电流及功率。

该分析仪包含一个双通道互相关系统,由两个可调内部基准源构成,同时亦可选用外部基准源。这种架构使得7340能够对信号进行互相关快速傅里叶变换(FFT)分析。整个单元还包括有集成频率计数器、功率检测器、两个可编程低噪声直流电源(高达14V、600mA)以及三个低噪声调谐电压(-5至+22 V)。

7340很好地反映出BNC的理念,那便是运用PC和直观的图形用户界面来控制仪器并显示测量结果。外部PC的使用降低了入门成本,实现了测量的灵活性,同时软件升级过程也得以简化。计算机接口包括有LAN(VXI-11)、USBTMC或是可选的GPIB。仪器控制以及自动测试例程可由强大的SCPI(可编程仪器标准命令)命令语言集来进行。7340的硬件设计与BNC的API库相结合,为诸多不同类型和尺寸的设备提供了工具集;此外分析时间短这一优点可提高生产应用中的测试能力。

BNC在高精技术和客户服务方面享有盛名,此款BNC 7340信号源分析仪是一个很好的体现。

Berkeley Nucleonics Corp.

美国加州圣拉斐尔

www.berkeleynucleonics.com
