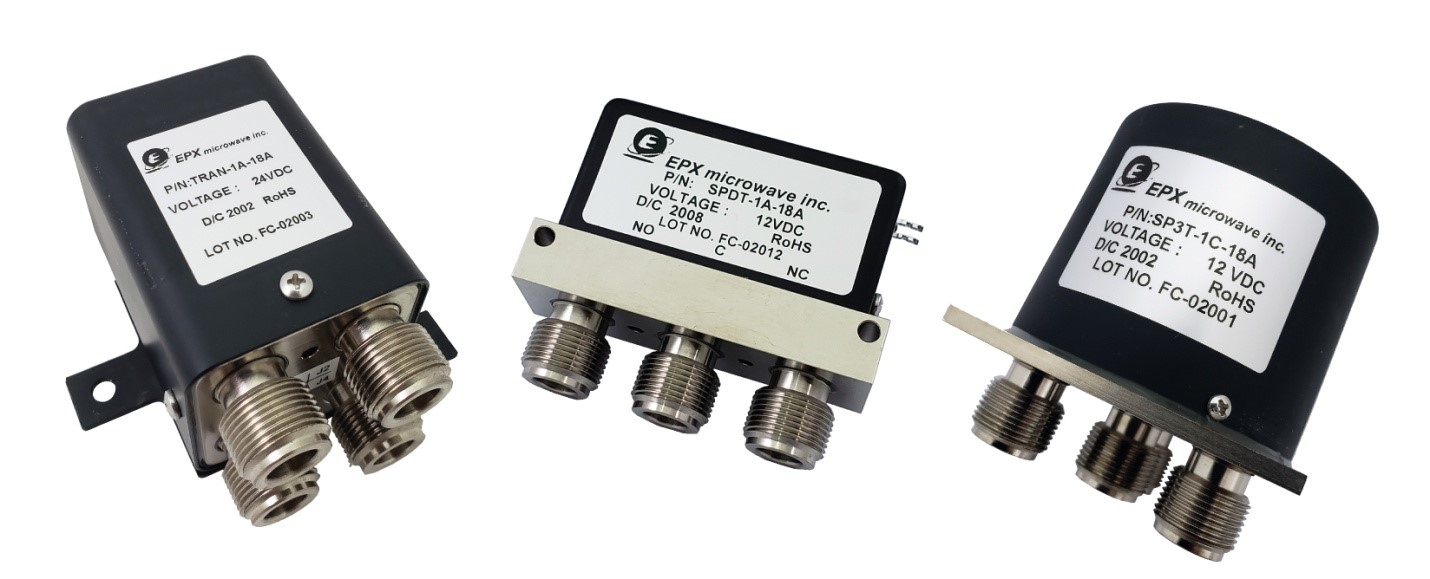

亿兆微波（EPX）在现有同轴开关系列的基础上推出了全新N接头DC~18GHz系列微波开关，并增加了内置负载的选项。
这一全新系列开关提供了卓越的性能：当频率达到18GHz时，最大插入损耗为0.7dB，隔离度至少为60dB，任何端口的电压驻波比不高于1.6:1，最大功率可达185CW。在-25ºC至+70ºC的工作温度范围内，开关的额定寿命为200万次。
这款全新的N接头DC~18GHz内置负载开关是将市场现有DC~12.4GHz设计扩展到DC~18GHz。十分适用于大功率DC~18GHz的微波系统及有其有关的测试设备。
|
|
|
DC~3GHz
|
3~8GHz
|
8~12GHz
|
12~18GHz
|
|
SPDT
|
V.S.W.R. (max)
|
1.2
|
1.35
|
1.4
|
1.5
|
|
|
Insertion Loss (max) dB
|
0.1
|
0.2
|
0.3
|
0.4
|
|
|
Isolation (min) dB
|
85
|
80
|
75
|
70
|
|
|
|
TRAN
|
V.S.W.R. (max)
|
1.2
|
1.35
|
1.4
|
1.5
|
|
|
Insertion Loss (max) dB
|
0.1
|
0.2
|
0.3
|
0.4
|
|
|
Isolation (min) dB
|
85
|
70
|
70
|
60
|
|
|
|
SPMT
|
V.S.W.R. (max)
|
1.2
|
1.35
|
1.4
|
1.5
|
|
(3 to 6 ports)
|
Insertion Loss (max) dB
|
0.1
|
0.2
|
0.4
|
0.7
|
|
|
Isolation (min) dB
|
85
|
80
|
70
|
60
|
|
|
|
SPMT
|
V.S.W.R. (max)
|
1.2
|
1.4
|
1.5
|
1.6
|
|
(8 to 12 ports)
|
Insertion Loss (max) dB
|
0.1
|
0.3
|
0.5
|
0.7
|
|
|
Isolation (min) dB
|
85
|
80
|
70
|
60
|
