罗德与施瓦茨将ZNB矢量网络分析仪系列的最高频率扩展至43.5 GHz
录入时间:2022/6/28 15:17:54

罗德与施瓦茨为R&S ZNB矢量网络分析仪系列增加了新的型号和选项,以满足毫米波范围的应用需求,例如FR2频率的5G以及Ka频段的航空航天和国防应用。R&S的ZNB26提供高达26.5 GHz的网络分析,R&S的ZNB43将中端VNA系列的频率进一步扩展到43.5 GHz。

R&S ZNB是应用于器件研发和生产的可靠伙伴,具有操作简便、测量快速、动态范围高以及温度稳定性好等特点,处于中档产品中的领先水平。R&S ZNB26将最高频率扩展到26.5 GHz,现在R&S ZNB43将频率范围扩展至100 kHz到43.5 GHz。罗德与施瓦茨于2022年6月19日至24日在美国科罗拉多州丹佛市举行的IMS2022(国际微波研讨会2022)上推出这一最新型号。

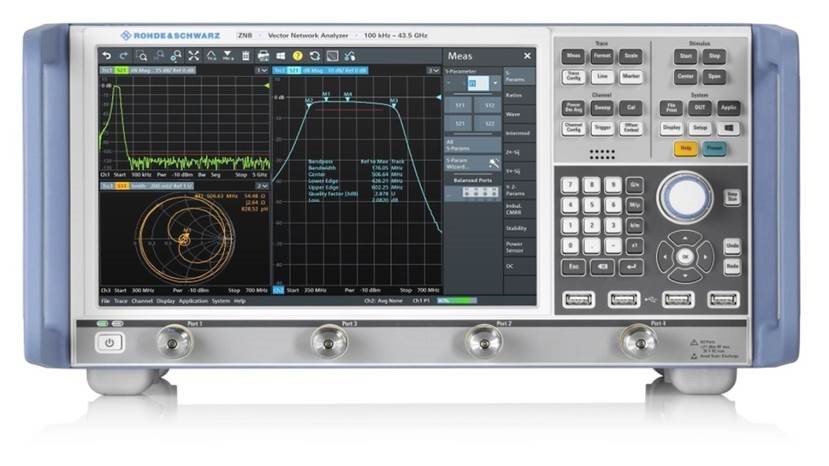

R&S ZNB43有2端口和4端口两种型号,可配置2.4毫米或2.92毫米两种连接器类型。同时,它提供输出功率范围扩展和第二个内置信号源选件。R&S ZNB43非常适合滤波器、耦合器和开关等无源器件的测试。当配备第二个内置信号源时,可成为测量混频器和放大器等有源器件的多功能仪表。

更高的频率、更快的时钟速率和更精确的规格都要求更精确的器件特性测试能力。尤其对于较高的微波频率来说,将测试夹具从被测器件的数据中去嵌入变得越来越重要。虽然原理简单,但是去嵌入在实践中要复杂得多,因为夹具的S参数不易测量。仅在过去几年中,实用的去嵌入解决方案才进入市场。对于包括R&S ZNB系列在内的许多罗德与施瓦茨网络分析仪而言,一系列符合业界广泛接受的IEEE 370标准的去嵌入软件工具现已成为完全内置的软件选件。

对于任何网络分析仪,无论采用何种校准方式,仍然会有残余的测量不确定性,且会根据当前测试的功率电平等设置参数而变化。了解给定测试条件下的实际不确定度至关重要。R&S ZNB支持用户通过集成的软件选件实时跟踪测量不确定度。

R&S ZNB系列还支持在线校准件,这种校准件需要在整个测试期间保持与被测设备的连接。在线校准对于卫星或卫星组件等的热真空测试至关重要。另外,在多端口设置中不再需要耗时的重新连接DUT电缆,R&S ZNB可将重新校准简化为一键操作。

欲了解新型号和整个R&S ZNB家族的更多信息,请访问: https://www.rohde-schwarz.com/product/znb
