助力5.8GHz ISM应用的LNA接收器参考设计
录入时间:2022/4/15 11:32:39

2022415 – 提供超丰富半导体和电子元器件™的业界知名新品引入 (NPI) 分销商贸泽电子(Mouser Electronics) 即日起备货Analog Devices的CN0534 5.8 GHz低噪声放大器 (LNA) 接收器参考设计。该电路尺寸小巧,能提供高增益、可靠的过功率监测和保护功能,对于面临信号强度低或覆盖范围小的5.8 GHz ISM频段应用来说,这是一项附加优势。

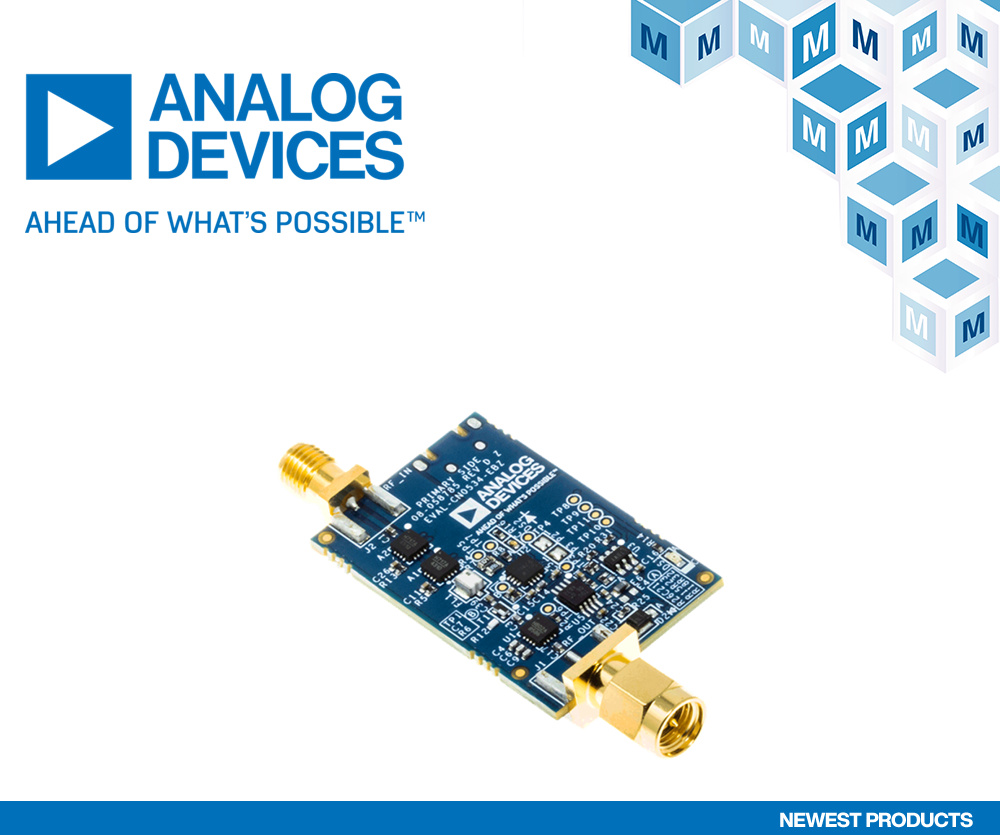

贸泽备货的Analog Devices CN0534 LNA接收器参考设计是一种高性能射频接收器系统,增益为+23dB,优化后可在5.8 GHz的中心频率下工作。其输入未经滤波,保持2 dB的噪声系数,但输出端配有带通滤波器,会衰减带外干扰。

CN0534电路包括一个高速过功率检测器和开关,用于保护连接到接收器系统的下游敏感设备。当射频功率水平下降到可接受范围内时,接收器系统自动恢复正常工作。射频输入和输出为标准SMA连接器,整个设计由一个微型USB连接器供电。

欲知更多信息,敬请访问https://www.mouser.cn/new/analog-devices/adi-cn0534-lna-receiver-reference-design/
