混合信号前端为宽带通信和宽带信号处理提供支持
录入时间:2021/8/12 15:46:33

2021年8月12日 – 专注于引入新品并提供海量库存的电子元器件分销商贸泽电子(Mouser Electronics)即日起开始供应Analog Devices, Inc的混合信号前端 (MxFE™) AD9081AD9082。这两款多功能射频转换器平台结合了高性能模拟和数字信号处理功能,适用于各种无线应用,包括4G LTE和5G毫米波无线电以及相控阵雷达系统和电子防御应用。

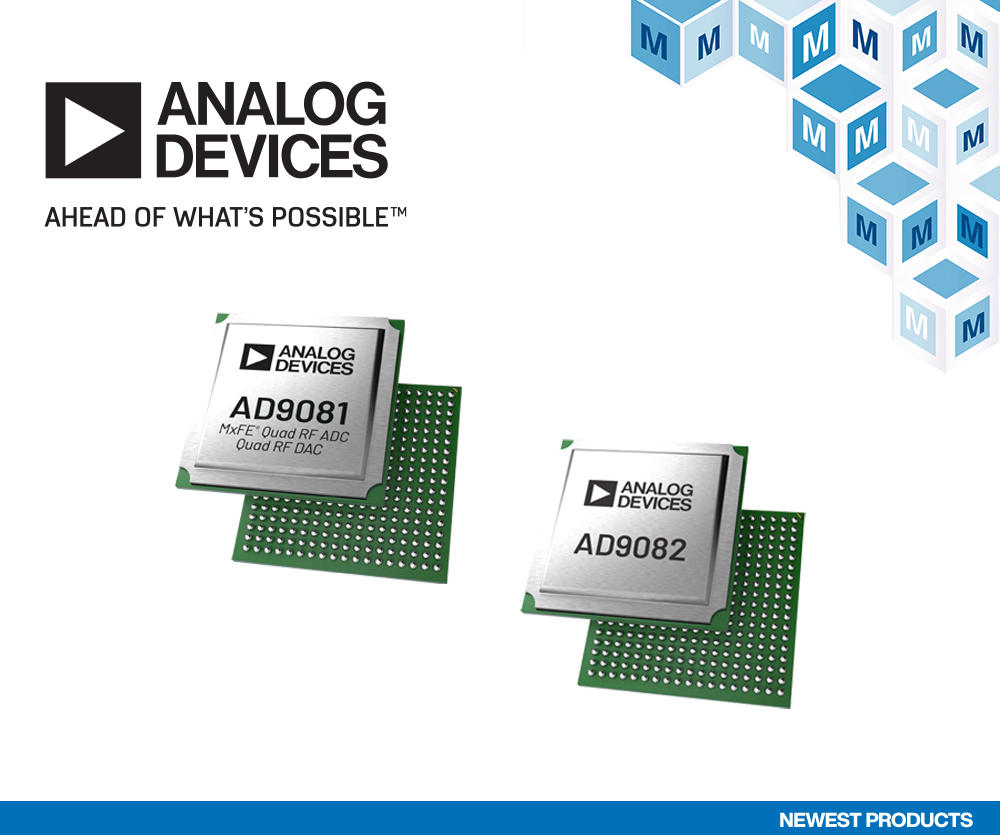

贸泽备货的Analog Devices AD9081是一款可重新配置、高度集成的RF MxFE,包含4个16位12GSPS数模转换器(DAC)内核和4个12位4 GSPS模数转换器(ADC)内核。该产品具有8个发送和8个接收通道,支持每通道24.75 Gbps (JESD204C)或15.5 Gbps (JESD204B)的数据速率。AD9081有两种型号:4D4AC型号支持完整的瞬时通道带宽,而4D4AB型号支持每通道600 MHz的最大高速带宽,并能自动配置数字信号处理器 (DSP) 以限制启动时的带宽。

AD9082 MxFE集成了4个16位12 GSPS DAC内核和2个12位6 GSPS ADC内核,具有 8个发送和8个接收通道,支持每通道24.75 Gbps (JESD204C)或15.5 Gbps (JESD204B)的数据速率。AD9082也有两种型号:支持4个DAC和2个ADC的4D2AC,以及支持2个DAC和2个ADC的2D2AC。这两种型号的MxFE都具有片上时钟倍频器和DSP功能,并提供旁路模式,允许ADC或DAC内核的全带宽功能绕过DSP数据路径。

AD9801和AD9802分别由AD9081-FMCA-EBZ和AD9082-FMCA-EBZ评估板提供支持,其中包含在各种模式和配置下运行MxFE所需的所有支持电路。这两款评估板可以连接到ADI的ADS9-V2EBZ或ADS8-V3EBZ(需单独购买),以便使用ADI分析|控制|评估(ACE)软件进行评估,还可以连接Xilinx或Intel的FPGA开发板。
