Pico Technology的颠覆性SXRTO示波器产品家族新增了两通道5GHz和16GHz型号!
录入时间:2021/3/19 18:31:37

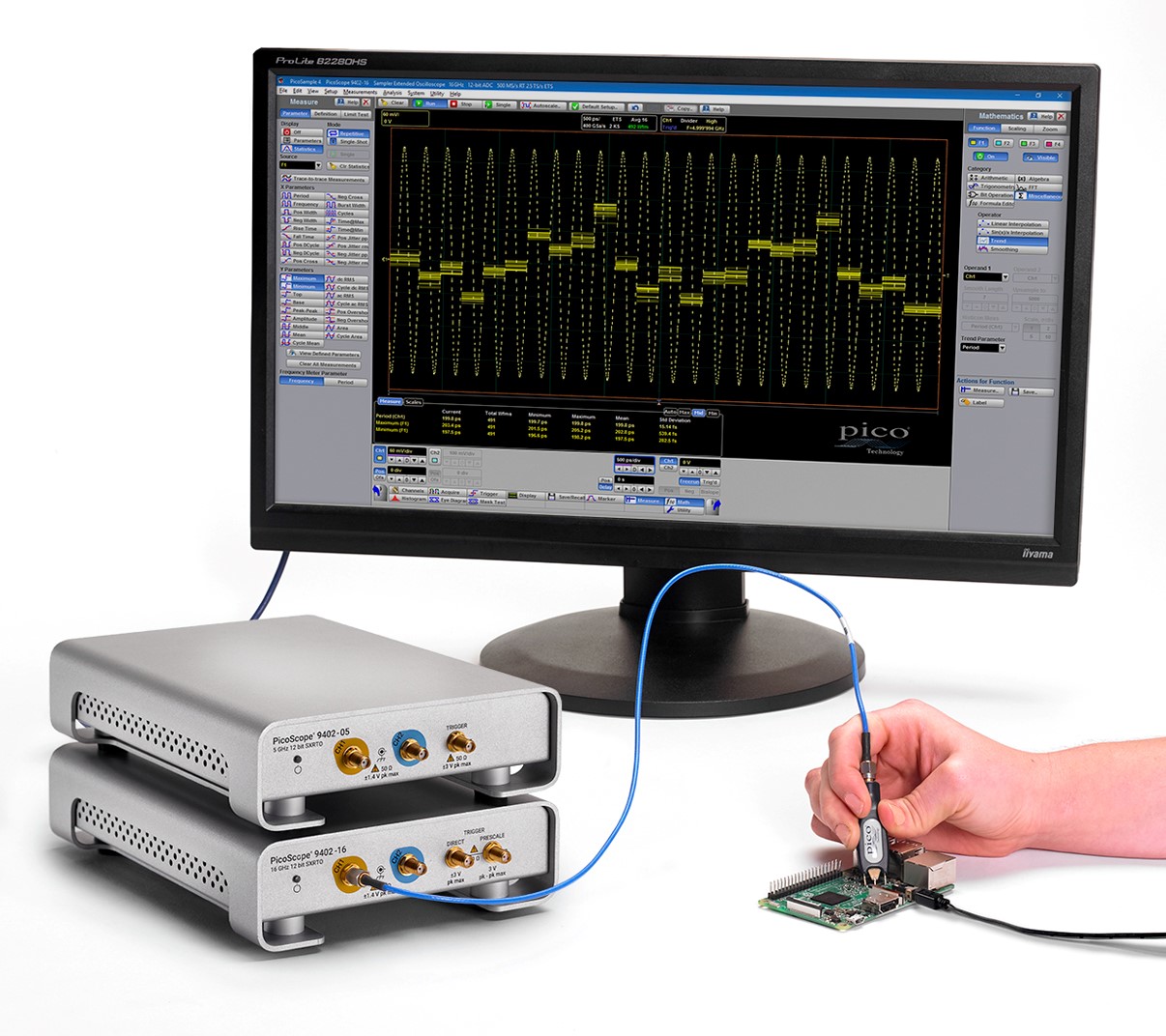

英国比克科技(Pico Technology)以更低和更吸引人的价格,在广受欢迎的5GHz16GHz SXRTO基础上,推出了新的PicoScope 9402-059402-16两通道产品型号。这些新的型号与去年推出的9404-059404-16四通道型号组合使得该系列产品更加完善。该系列产品特别适用于测量重复信号或时钟衍生信号,所有型号均具有高分辨率12位通道,每个通道支持高达500MS/s的实时采样和2.5TS/s (0.4ps)的随机等效时间采样。这些电压和时间分辨率匹配或甚至超越当今市场上的最优秀的高宽带实时示波器。

高带宽输入及优秀的时间和电压分辨率,使其可显示和精确测量快达22ps的切换以及宽度低达45ps的脉冲,并可实现高达10Gb/s高速信号(三次谐波)的时钟性能和眼图分析。小于2psRMS的触发抖动和5GHz的触发带宽支持对当今高速串行数据系统的容限分析和特征描述,而可选的集成时钟和数据恢复模块支持对高达8Gb/s的数据信号实现时钟恢复,外部预分频触发输入则可将SXRTO的触发能力扩展到16GHz型号的整个带宽范围。此外,实时宽带采样模式支持对载波包络、基带调制和主要无线通信频带(如900MHz、2.4GHz和5.5GHz及以上频率)传输的信号进行捕获。

Pico的SXRTO设备结构可大幅降低对重复信号或时钟相关应用进行宽带时域采样的成本。Pico的RF业务开发经理Mark Ashcroft指出,传统实时示波器(RTO)中的主要成本驱动来自于高数据和内存带宽。高速实时采样需要的数据带宽远远超过模拟系统带宽,这样会导致设备成本升高。实际上,由于受到成本的限制,现有RTO均使用ETS(随机等效时间采样)以便在测量重复信号时扩展采样密度。Pico的新型SXRTO结构以更具成本效益的500MS/s低速率进行采样,而且它通过开发ETS技术x5000达到2.5TS/s来获得市场领先的采样速率。成本更低的SXRTO结构能够识别和测量的许多高带宽信号都是或可能是重复性的,从而避免高(大于奈奎斯特)采样速率设备的高成本支出。

您还可以将SXRTO结构与顺序采样示波器的结构进行对比。SXRTO随机ETS技术支持触发和预触发捕获以及工程师们所熟悉的且方便和易用的实时示波器操作。Pico的SXRTO技术可在采样速率等于和小于500MS/s时无缝转换到单事件实时波形捕获,且两种采样模式均可在捕获内存中保存250,000个样本(单个通道);对于较慢系统信号的捕获和调制包络尤为有价值。

这些基于USB控制的仪器还提供有PicoSample4软件。触摸兼容的GUI可对设备进行控制,并可以以用户喜欢的显示尺寸和格式显示波形、测量值和统计数据。完全支持Microsoft Windows提供的各种显示分辨率,可以查看波形的细节或在高分辨率和超高分辨率显示器和投影仪上或在多个显示器上显示各种测量结果。此外,最多可以使用四个独立的可缩放跟踪视图来查看12位250kS波形的细节。

它还包括各种自动化和用户可配置的信号完整性测量、数学分析、统计视图和限值测试工具,可用于脉冲和时序性能、抖动、RZ和NRZ眼图的验证和趋势分析。作为标准配置,它包括有PCIe、千兆以太网和串行ATA等行业标准的通信模板测试。

虽然大部分用户在他们的工作场所运行PicoSample4软件,但是对于OEM和各种定制应用,PicoScope 9400可以在ActiveX远程控制下运行。提供的编程示例有Visual Basic (VB.NET)、MATLAB和LabVIEW语言,但是可以使用支持Windows COM界面标准的任何编程语言或标准,包括JavaScript和C语言。

我们推荐将PicoConnect® 900系列千兆位和微波无源测试探针与PicoScope 9400S XRTO或任何50Ω输入的高宽带测试设备配合使用。这些探针的残余针尖电容典型值仅为0.25pF,是市场上创伤最小的探针,可提供经济适用的带宽范围、分频比和耦合类型(AC和DC),频率高达9GHz。PicoScope9404四通道型号具有有源SMA和LAN接口,可支持以后的各种配置和联网。
