全新矢量信号发生器重新定义5G、Wi-Fi 6E及更多通信制式信号的产生
录入时间:2021/1/28 17:20:43

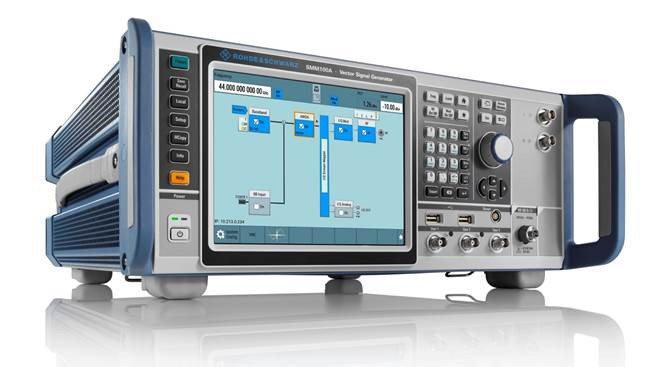

罗德与施瓦茨公司发布了在同类产品系列中唯一具有毫米波频段测试能力的全新矢量信号发生器R&S®SMM100A,该仪器可以满足为进入生产阶段,最先进的无线通信设备产生数字信号,以及开发未来产品和技术的严格要求。

使测试整个频段变为可能——这是顶尖5G设备厂商的一大心愿。这些5G设备厂商期望通过单台信号发生器来涵盖5G NR的FR1和FR2两个频段的测试。罗德与施瓦茨全新矢量信号发生器R&S®SMM100A可以满足这一需求,它在100 kHz~44 GHz整个频段范围内展现出优秀的射频特性。R&S®SMM100A包含了目前所有通信标准使用到的频带,包括LTE、5G NR以及最新的WLAN标准Wi-Fi 6和Wi-Fi 6E(最高到7.125 GHz)。诸如Bluetooth®之类的无线个人区域网络也涵盖在内。R&S®SMM100A的最大射频带宽为1 GHz,对于采用最高要求的无线标准规范,包括IEEE 802.15.4z超宽带信号(HRP-UWB)的设备,也能够生成满足测试所需的宽带信号。

R&S®SMM100A提供最大+18 dBm的输出功率,从而减少了外置放大器的使用。优秀的调制频率响应,误差矢量幅度(EVM)和相邻信道功率比(ACPR)性能提高了信号质量,确保可靠、稳定性强的测试精度。

根据客户从研发到生产对于射频性能的广泛需求,这里提出选件的概念来提高仪表的配置灵活性。R&S®SMM100A具有从6 GHz到44 GHz的六个最大频率范围选件和四个从120 MHz到1 GHz的调制带宽选件来满足所有主要设备的频带需求。用户只需输入一个密钥代码即可随时根据需要升级仪器的功能。

用户可以使用带有内部基带发生器的实时信号生成功能,现场配置参数产生信号,也可以使用任意波形发生器(ARB)播放用R&S®WinIQSIM2™仿真软件定义的波形。R&S®SMM100A具有高达2 Gsample采样点深度的大ARB内存和最大1.2 Gsample/s的高采样率。对于生产使用,Multi-Segment模式通过在各个基带信号之间的快速切换,进一步加快了测试序列的速度。

仪器带有内置的SCPI宏记录器,客户可以快速方便地创建准确无误的远程控制程序。此外,MATLAB®或者Python脚本不仅可以在R&S®SMM100A上重复使用,而且还可以在目前大多数罗德与施瓦茨矢量信号发生器的产品上使用。

全新R&S®SMM100A矢量信号发生器现已支持订购。欲了解更多的产品信息请访问:https://www.rohde-schwarz.com.cn/product/smm100a-productstartpage_63493-834088.html
