40GHz单刀8掷内罝50Ω负载磁保磁微波开关
录入时间:2020/12/31 20:31:27

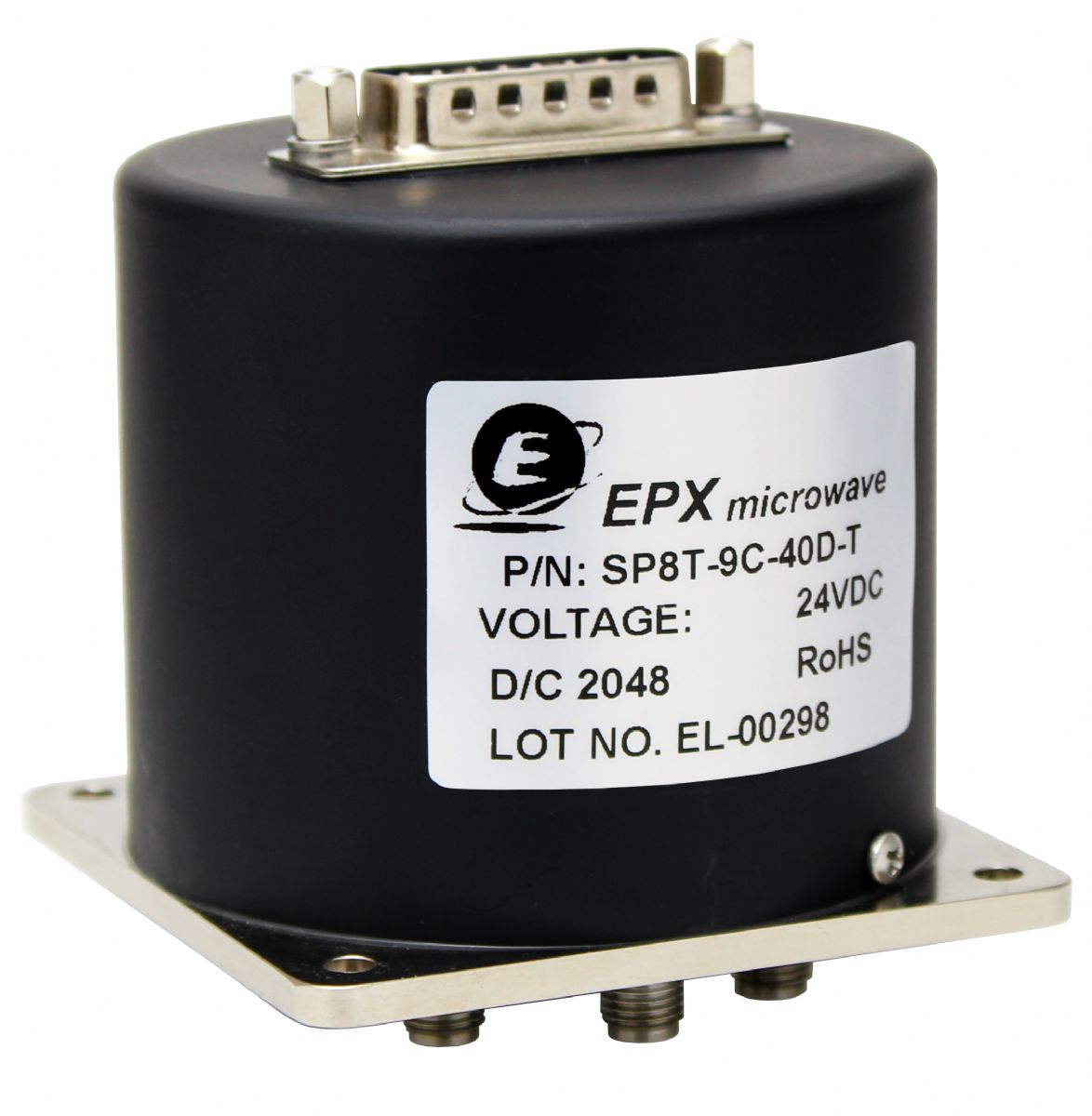

亿兆微波(EPX)最新推出微波开关市场上的首款40GHz单刀8掷内罝50Ω负载磁保磁微波开关,未连接的端口自动连接到内置的50Ω负载上。所有端口均配有2.92mm (K) 母头接头。

这个新的单刀8掷开关提供了卓越的性能:当频率达到40GHz时,最大插入损耗只有1.50dB,任意两个端口之间的隔离度至少为70dB。任何端口的电压驻波比不高于2.2:1。当频率达到18GHz时,最大插入损耗仅为0.8dB,同时两个端口之间的隔离度至少为70dB,最高电压驻波比为1.5:1。这款开关可选择12V/15V/28V供电,标称切换时间为20ms,同时可提供TTL驱动、自动断电、自动复位等功能,由用户自行选购。

这款全新设计的2.92mm (K) 接头内罝50Ω负载的单刀8掷机电开关有极佳的接触电阻一致性,在-25ºC至+70ºC的工作温度范围内,开关的电气寿命为100万次。

这款全新市场首创的单刀8掷内罝负载开关十分适用于5G测试系统的24GHz、28GHz、和39GHz频段,以及28GHz的军用和民用卫星频段。
