罗德与施瓦茨的收发模块测试方案让AESA测试更精确
录入时间:2020/10/16 18:27:02

为了降低TRM测试的复杂性、成本和工作量,罗德与施瓦茨全力开发的测试与测量解决方案包含了最高精度的仪器,并且能实现复杂测试场景的自动化,从而让AESA设计的性能最优。

现代有源电子扫描阵列(AESA)雷达是全球航空航天和国防工业的重点。先进的AESA雷达系统的性能在很大程度上取决于组装在天线阵列中的各个收发模块(TRM)的性能。罗德与施瓦茨推出了用于TRM性能验证的新的测试与测量解决方案,使客户能够尽可能提高其雷达系统的性能。

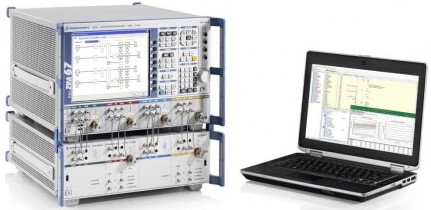

典型的TRM测试用例可以通过罗德与施瓦茨网络分析仪交钥匙解决方案来解决,例如R&S ZNA矢量网络分析仪。如果需要更高的性能,例如脉冲噪声系数,则可以添加R&S FSW信号与频谱分析仪。当与集成的校准程序结合使用时,可以简化设置,确保全面的准确性和高重复性。测试过程复杂性大大降低,电缆装配工作量也降至最少,用户也将从中受益。

R&S TS6 TRM测试库结合快速控制切换功能,提高了罗德与施瓦茨测试设备的最高速度。由于快速的频率扫描以及在一个脉冲内进行多次测量,因此减少了所需的TRM状态改变次数,并使总的测试时间降至最低。在使用了R&S ZVAX-TRM信号调节单元后,所有测试都可以自动运行,无需交互,包括端口多路复用。

R&S TS6 TRM测试库中的校准程序是一项特殊功能。它从测试中收集所有校准要求,并运行优化的精密校准。多端口校准单元可以帮助实现对多端口被测设备(DUT)的高效校准。简化的测试设置与高度自动化结合,将通过可扩展的解决方案来确保可靠且可重复的测量。它提供了各种用例,从组件的手动测试,到开发时的完整模块表征,以及自动化生产测试。

由于时间至关重要,罗德与施瓦茨开发的解决方案通过提高效率来减少生产过程中并行系统的数量。 R&S TS6 TRM测试库结合R&S TS6710 TRM雷达测试系统,能让TRM测试实现最快的速度,同时在测量和设备编程之间实现快速切换。完整TRM表征的测试时间可以从传统TRM测试系统所需的几小时减少到几分钟。

TRM的设计参数是特定于雷达的机密信息。每个TRM必须由用于测试的特定接口、协议和触发器控制。R&S TS6 TRM测试库拥有用于TRM控制的开放式软件接口,这使得整个测试配置可以在本地进行,也能更快完成现场调试和优化。R&S CompactTSVP测试系统的多功能平台是一个高效选择,它具有灵活、快速的控制界面以及数字和模拟测量功能。这种配置无需任何FPGA编程即可在设置中实现非常短的测试时间。

罗德与施瓦茨公司提供所有TRM和AESA测试解决方案。更多信息,请访问:https://www.rohde-schwarz.com/_250794.html
