比克科技发布新一代8.5GHz矢量网络分析仪
录入时间:2020/9/18 16:55:45



矢量网络分析仪的市场和应用范围在最近几年急剧增长,并且还在继续。增长不仅仅是由我们生活中的微波、吉比特高速信号和无线信号的普及所驱动,还包括在安全空间、介质材料、组织和复合材料中的穿透、短程雷达成像和近距离探测应用的拓展。矢量网络分析仪在幕后支持着我们的数据流、通信、食品、医疗保健、国防、民用基础设施、机器人和自动化。

角色的广泛性不可避免的对VNA提出了各种各样的要求,随着三年前流行的PicoVNA 106 6GHz仪器的发布,“更多就是更好”的呼声开始响起:“频率范围更广”、“端口功率和动态范围更大”、“速度更快”、“功能更强大”!

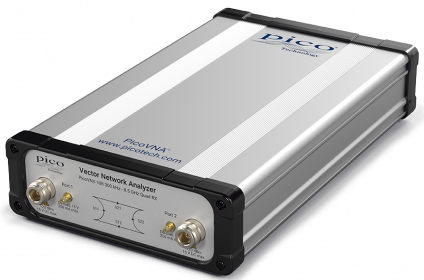

在所有这些方面,英国比克科技(Pico Technology)最新发布的PicoVNA 108,同样是低成本、小尺寸和便携型,并没有让人失望。PicoVNA 108可以达到更高的8.5GHz,动态范围可低至-124dB。PicoVNA 108为多个测量提供了新的“基于触发保存”的同步方式,此功能使得诸如在条件变化或多路测量路径的情况下进行测量结果的同步和对比变得更加方便。该新增加的功能加上已有的集成bias-Ts,将有助于加快批量测试和器件的特征描述。PicoVNA 108还为四接收机架构添加了偏移频率功能,并支持从PicoVNA 3软件中同步和控制PicoSource AS108 8 GHz射频信号合成器。这种仪器合作关系允许使用PicoVNA 108进行射频混频器和射频/中频系统特性化测试。PicoVNA 108也支持与其它流行的第三方信号发生器进行配合。

PicoVNA 108具有惊人的高性价比,它是基于一个功能齐全、专业级别和广受尊重的、英国设计的测量引擎。PicoVNA 108可在190µs的时间内提供所有四个S参数,动态范围和精度都很高。这样高性价比的PicoVNAs为专业用户节省了大量的成本,小型企业和初创企业、课堂上的大量用户甚至一些业余用户都能负担得起。其价格可与传统的低成本单端口反射计甚至类似带宽的标量网络分析仪相媲美。“越多越好”和“成本越低”,只有PicoVNA。

 PicoVNA支持两种标准校准模型:具有低成本但同样令人印象深刻的SMA和PC3.5校准标准和配套的测试引线,全部采用精密加工的不锈钢连接器。PicoVNA软件支持8或12项校准,包括“未知直通”方法。可以使用手动、自动探测参考面移动、归一化或基于测量得到的Touchstone文件来消除来自测试夹具的影响。标配快速傅立叶时域变换和阻抗变换。TDT/TDR曲线的系统上升时间低至58 ps,这些支持阻抗和故障距离读数可达100米。
