Nordic 蓝牙5.2 SoC为小型两层PCB设计节省成本
录入时间:2020/9/9 13:23:24

nRF52805芯片级系统 (SoC)针对小型双层PCB设计而优化的高成本效益的元器件,它采用WLCSP封装nRF52系列的补充。在过去,小型设计需要使用成本高很多的四层PCB

nRF52805配备了时钟频率为64 MHz的Arm® Cortex®M4处理器。它具有192 KB闪存和24 KB RAM,并集成了多个模拟和数字接口,例如双通道12位 ADC、SPI、UART和TWI。

快速数据传输并减少干扰

这款nRF52805支持低功耗蓝牙和专有2.4 GHz协议。由于可以达到2 Mbps的蓝牙高传输量,因此能够更快速、更高效地传输数据。此外,蓝牙协议栈信道选择算法#2(CSA No. 2)可以减少干扰并改善共存性。这个无线电模块可提供高达4 dBm的传输功率和-97 dBm灵敏度(每秒1 Mbit低功耗蓝牙)。

Nordic面向双层PCB设计的最小封装器件

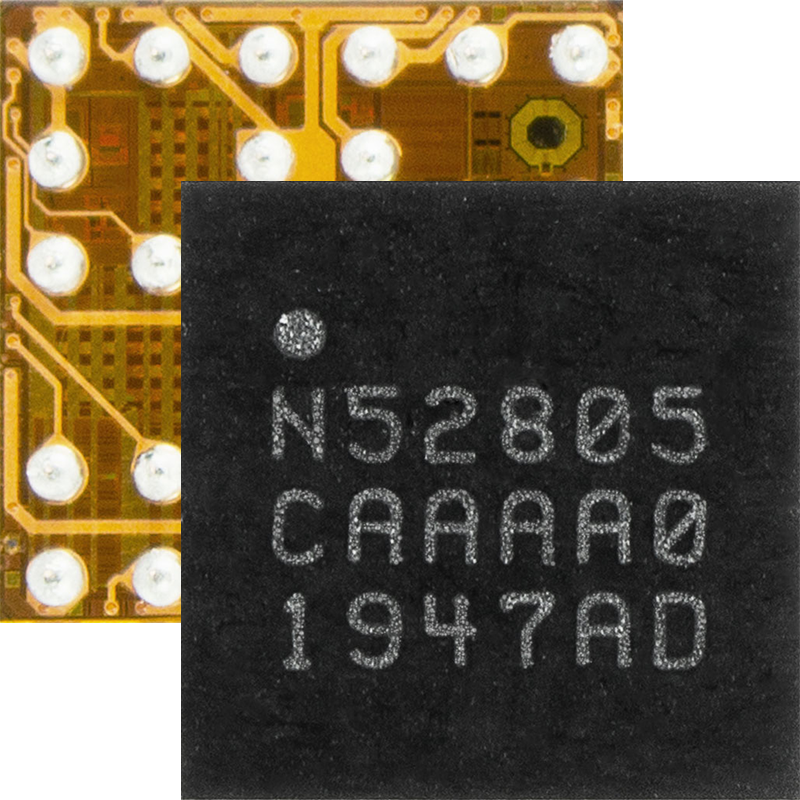

采用WLCSP封装的nRF52805尺寸仅为2.48 x 2.46 mm,非常适合用于信标、一次性医疗设备(例如可吞式诊断设备)、传感器、触控笔和演示器。

而且,Nordic还提供9.5 x 8.8 mm参考布局,具有全部十个可用的通用型输入/输出(GPIO),仅需要十个外部无源组件(包括两个石英负载电容器)。

nRF52805 SoC具备SoftDevice S112和S113的支持,这是具有低功耗蓝牙协议栈的内存优化纯外围设备,通过广播器功能可同时支持多达四个连接。

如要了解有关Nordic的新型蓝牙封装器件和直接订购选项的更多信息,请访问儒卓力电子商务平台www.rutronik24.com.cn

https://www.rutronik24.com.cn/product/nordic/nrf52805-caaa-r/13880272.html
