罗德与施瓦茨展示用于测试卫星有效载荷的新型Q/V波段射频上变频器
录入时间:2020/8/26 17:04:37

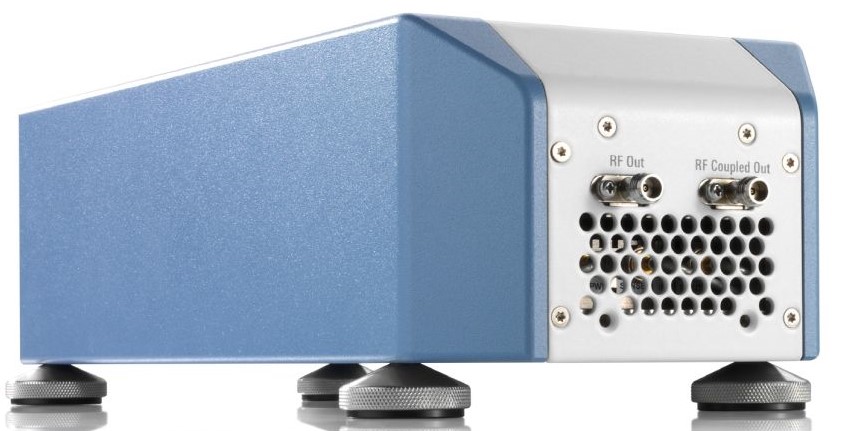

为了使卫星通信线路的终端用户能够持续获得更高的数据速率,卫星运营商正在使用更高的通信频率,例如有着更大带宽的Q/V波段。罗德与施瓦茨公司的新型R&S SZV100AQ/V波段射频上变频器提供了一种用于测试超高通量卫星(VHTS)有效载荷中的宽带转发器的解决方案。R&S SZV100A拥有2 GHz调制带宽,涵盖了从36 GHz到56 GHz的整个频率范围。

Q/V波段为卫星的馈线链路提供了更大的带宽,因而成为实施即将到来的高比特率数据链路的理想选择。这些高比特数据可以为最终用户提供未来通信系统和蜂窝回传网络的大量数据。在新的空间环境中,常规对地静止卫星以及LEO卫星的运营商在逐步开发这些新的卫星频段的优势。

Q/V波段对微波组件有很高的要求,这意味着它们在开发和验证期间必须经过广泛的测试。放大器、变频器、接收器模块和完整的卫星有效载荷等射频模块和系统,都必须在Q/V波段中进行测试。尤其对于测试卫星有效载荷,测试设备的需求必须满足高质量的信号。R&S SZV100A Q/V波段射频上变频器与R&S SMW200A矢量信号发生器结合使用,可以连续覆盖从VHF到V波段的所有卫星频带,以及Q/V波段中的5G频带。

这个测试方案包括了R&S SMW200A矢量信号发生器、R&S SMA100B射频和微波信号发生器以及R&S SZV100A Q/V波段射频上变频器。R&S SMW200A凭借其出色的射频性能,可提供调制带宽高达2 GHz的中频信号,而R&S SMA100B可提供高精度的本振信号。R&S SZV100A的最大输出功率高达+16 dBm(1 dB压缩点)。

R&S SZV100A的紧凑型外壳设计、轻巧的重量和安装点使其可以安装在尽可能靠近被测设备的地方,例如在热真空室(TVAC)的外面。中频源或本振源与R&S SZV100A之间的距离最长可达10米,从而可以优化测试方案。

上变频器和信号发生器可使用PC软件通过LAN连接进行远程操作。可借助R&S SZV远程控制软件对所有设备进行简单便捷的配置。

R&S SZV100A是对现有测试系统进行低成本升级的理想选择。借助控制软件,由R&S SZV100A、R&S SMW200A和R&S SMA100B组成的测试方案可以作为单个仪器进行操作。罗德与施瓦茨现在已正式对外发售R&S SZV100A,欲了解更多信息,请点击:https://www.rohde-schwarz.com.cn/product/szv100a-productstartpage_63493-773249.html
