比克科技发布快速射频信号合成器和网络分析仪标准检测件
录入时间:2018/10/11 20:50:51

英国比克科技(Pico Technology)于2018年9月25日在慕尼黑印度电子展和欧洲微波展同时发布两款射频新产品:快速射频信号合成器AS108和矢量网络分析仪标准检测件TA430和TA431。

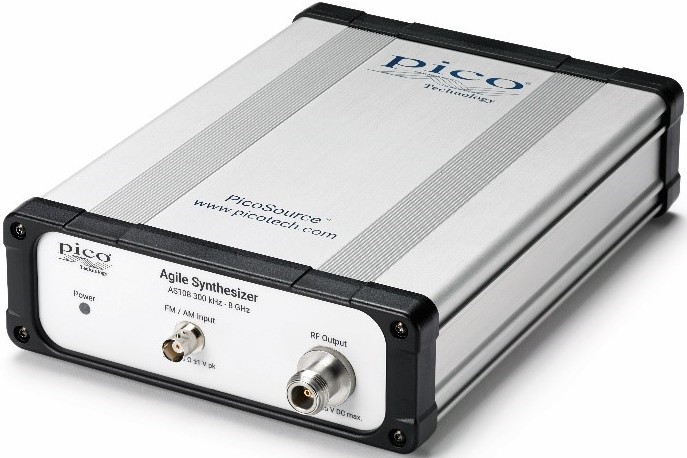

PicoSource AS108快速射频信号合成器是一种紧凑的、低成本的、基于PC的、能快速建立的信号源。频率范围300KHZ到8GHz,能产生正弦信号、进行连续或跳跃参数扫描,并实现基本的AM、FM和PM调制。振幅、相位和频率的快速调节均源自IQ调制,且所有操作通过一套友好的Windows界面来控制,当然也可以利用DLL远程控制或自动按照用户定义的参数清单去扫描。参数清单模式配合快速的信号建立时间,就可以模拟出诸如QPSK、QAM、ASK和FSK等主流的调制方案。触发输入/输出接口可用于同步连续、跳跃或者清单这三种扫描模式,以“开始扫描”或是“继续下一个点”作为同步时刻。

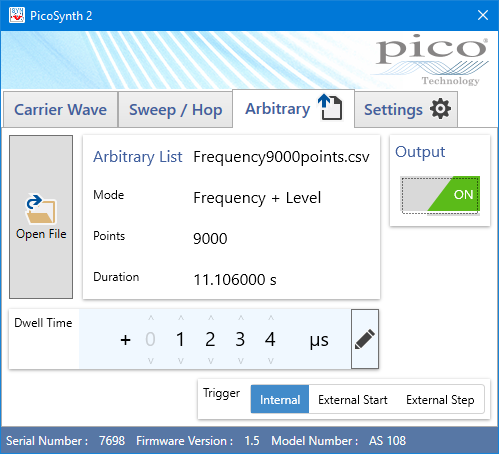

这款产品会标配PicoSynth 2软件,它拥有一套简洁的用户界面,可以支持触摸屏。这套软件能直接控制振幅、频率、相位、扫描和跳跃参数,能方便的根据应用选择计量单位。扫描时每个参数都可以设置步长大小,此外可以通过USB接口还能在一台PC上控制多台仪器。

PicoSynth 2支持远程控制设备的DLL通路,利用C和C兼容的语言,如C++, C#, Python, NI LabVIEW和MathWorks MATLAB来控制,所有这些都有SDK代码示例可供下载。

不论是工作在家里,在实验室里,在一套测试系统里或者作为嵌入式系统的一个组件,AS108都将满足射频和微波系统工程师的设计、测试需求。并且它具有非常好的价格,是教育用户、小公司以及个人的理想选择。

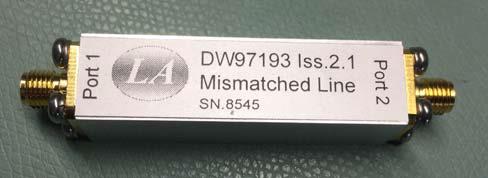

TA430(可插入式公头转母头)和TA431(不可插入式母头转母头)标准检测件可以作为网络分析仪的一个选件,用来验证测试设置的准确度,以及校准结果在一系列实测之前、期间或之后的准确度。这两款组件故意设计成严重阻抗失配的效果,为目前已知系统的精确测量提供了最苛刻的测试环境,也帮用户对他们的仪器、测试引线和校准效果建立信心。举例来说,可以用来确保测试引线和连接器没有损坏,或者环境变化不会降低测量精度。另一个好处在于它们可以配合任何网络分析仪来用。

在PicoVNA 2软件中还有一个数据比较功能,用来比较被测件、测试引线和仪器本身的测量结果与参考数据之间的差异。每一套组件都配了一个U盘,里面存着参考标准的Touchstone文件。其中的数据符合PC 3.5标准及至国家标准。 这套Touchstone数据可以与任意一家VNA厂商的产品兼容,可以用来人工检验它们的测试效果。当然,比较功能对不同厂商产品的支持程度有些差异。
