Gotmic发布E波段+29dBm功率放大器芯片
录入时间:2018/8/22 16:44:34

专注于40-170GHz芯片设计的Gotmic公司,最新发布两款E波段功率放大器MMIC芯片,输出功率+29dBm。

GAPZ0081: E1 BAND, 71-76GHz(可工作68-79GHz)

GAPZ0082: E2 BAND, 81-86GHz (可工作75-87GHz)

GAPZ0081/0082,频率分别覆盖71-76GHz,81-86GHz,采用砷化镓(GaAs) 高电子迁移率pHEMT工艺。该功率放大器MMIC芯片,内部采用4级放大器功率合成,并且自带两个温度补偿的检波器,分别做RMS检波和包络检波。

该放大器,具有高增益,高输出功率,高线性度等特性,可用做天线之前的末级功率放大器,也可做功率合成,非常适合E波段点对点无线回传系统。

芯片采用4V供电,静态电流1300mA,饱和输出+29dBm效率13%,芯片尺寸4x2.5x0.05mm,工作温度-40 to +85C。该放大器可以提供裸芯片和SMD封装产品。

产品特性:

ü 高增益:20dBm

ü 高功率P1/Psat:+28/+29dBm

ü 高线性度OIP3: +36dBm

ü 自带功率检测

ü 体积:4x2.5mm

典型应用:

ü 点对点通信;

ü 毫米波数据回传;

ü 测试测量;

ü 毫米波雷达成像;

ü 射频光纤ROF

ü 军事国防等

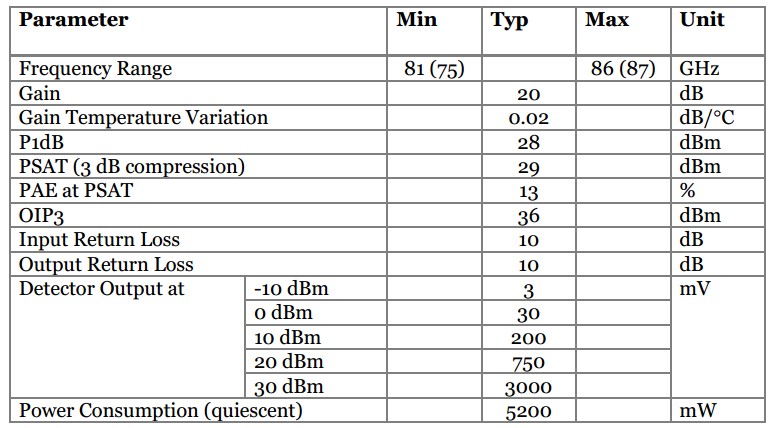

图1:GAPZ0082典型参数

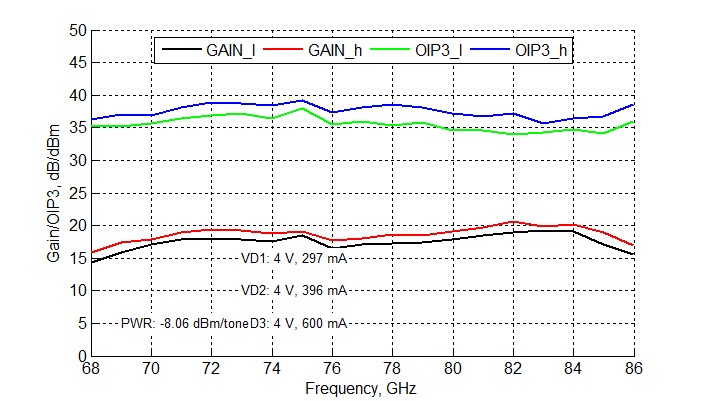

图2:GAPZ0082测试曲线

关于Gotmic

2008年成立,总部位于瑞典哥德堡,业界第一个发布60GHz GaAs多功能芯片的公司,专注于40-170GHz毫米波芯片设计,产品包括:多功能芯片,低噪声放大器,功率放大器,倍频器,混频器,开关,衰减器和检波器等。

关于上海馥莱电子

专业的射频,微波和毫米波产品供应商,致力于为客户提供最好的毫米波产品和服务,频率覆盖DC-500GHz。上海馥莱电子是Gotmic中国区总代理。
