Dynax能讯为5G 通信推出 3.5 - 3.7 GHz 42W 宽带功放解决方案
录入时间:2018/3/1 9:56:08

DEMO性能验证报告

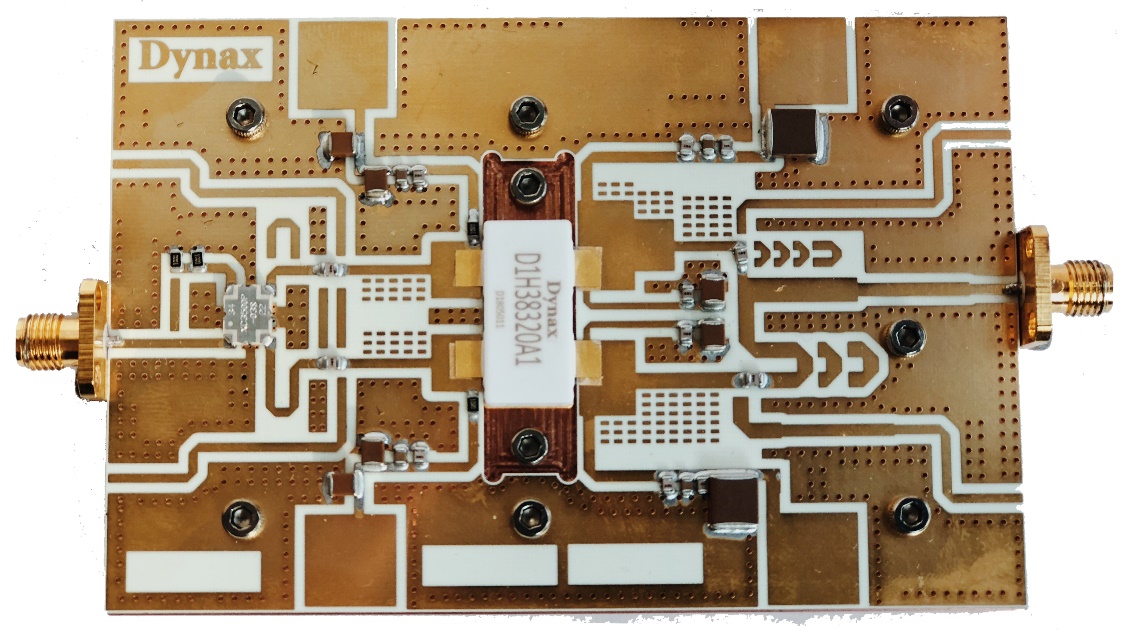

D1H38320A1-TB2





一、            DEMO性能验证

1、 大信号性能

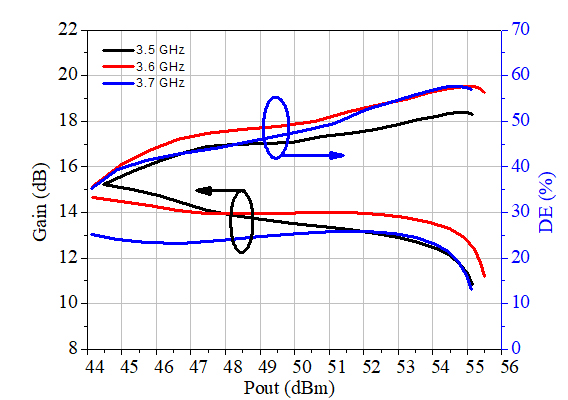

1.1 脉冲信号测试性能

测试信号:Pulse Width = 100 µs, Duty Cycle = 10 %

偏置状态:Vds=48V,主功放电流Ids=400 mA ,辅功放栅压Vgs=-4.9 V





频率 (GHz)

3.5

3.6

3.7

饱和功率 (dBm)

55.1

55.4

55.1

效率@46.3 dBm(%)

42

45

42

Gain@46.3dBm (dB)

14.6

14.1

12.7





2、 单载波WCDMA信号线性性能

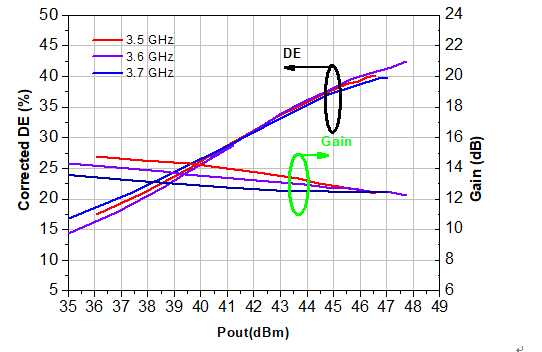

2.1 随输出功率变化的性能指标

输出功率:46.3 dBm

测试信号:单载波WCDMA信号,PAR=9.6 dB

偏置状态:Vds=48V,主功放电流Ids=400 mA ,辅功放栅压Vgs=-4.8 V



频率 (GHz)

3.5

3.6

3.7

DE@46.3 dBm

40

41

39

Gain@46.3 dBm

12.5

12.5

12.4

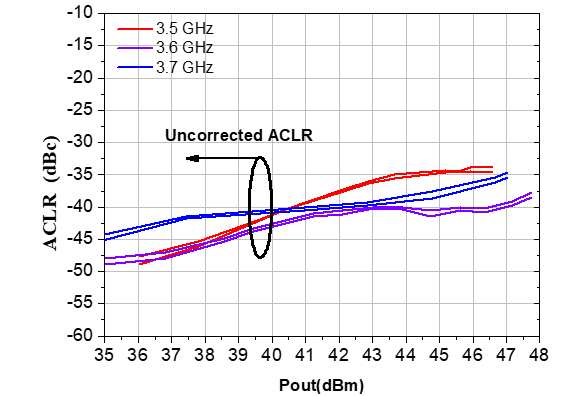

Uncorrected ACLR@46.3 dBm

-34

-40

-36







3.其他说明

 对于宽带DPD的闭环性能,客户可根据实际宽带 DPD系统进行验证。

D1H38320A1-TB2在调试时,为了兼顾宽带线性指标,着重优化了开环ACLR,牺牲一些效率指标,客户可以按照具体需求权衡线性及效率特性。



二、            验证结论

D1H38320A1 满足客户提出的3.5-3.7 GHz 42W 功放应用需求,支持LTE 4载波200MHz 带宽的信号模式。

对于LTE 10W 及30W系统,能讯均已推出成熟的780 Dual-Path 单管方案,不仅简化了客户的功放及系统设计,同时也为客户降低了成本。
