能讯半导体为电子围栏应用推出 1.8-2.7 GHz 20W 宽带功放解决方案
录入时间:2018/2/1 11:37:04

DYNAX基于最新GaN工艺平台,发布1.8-2.7GHz 10W-200W系列化氮化镓功放管,助力宽带电子围栏TDD 2W,10W以及 FDD 4W,20W项目应用



1.8-2.7 GHz 20W 功放解决方案

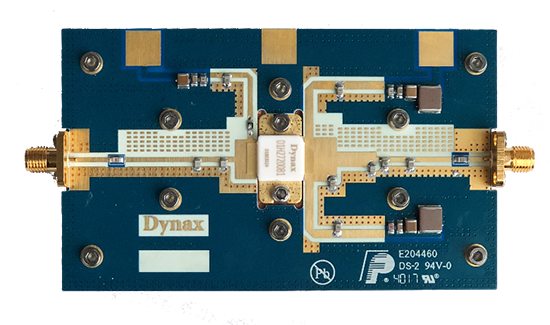

D1H27200B1 DEMO性能验证

一、 末级功放需求指标

1、输出功率:44.5 dBm

2、工作频段:1.8 – 2.7 GHz

3、信号制式:LTE

4、功率增益:>15 dB

5、工作电压:48 V

6、漏级效率:>25 %

7、ACPR:<-40 dBc



二、 DEMO性能验证

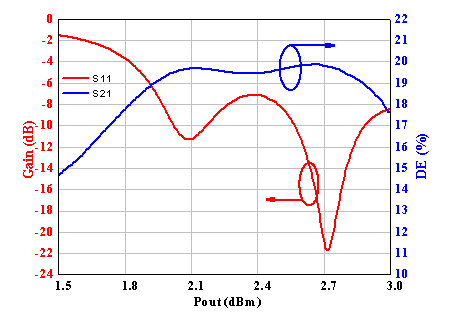

1、 小信号性能验证

偏置状态:Vd = 48 V,Id = 450 mA

在1.8 - 2.7 GHz 整个带内,S11小于-4 dB,S21大于17.5 dB.

2、 大信号性能

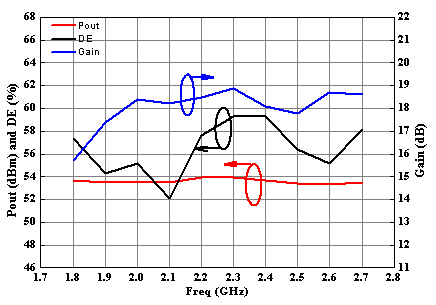

2.1 脉冲信号测试性能

测试信号:Pulse Width = 100 µs, Duty Cycle = 10 %

偏置状态:Vd = 48 V,Id = 450 mA

频率 (GHz)

1.8

1.9

2

2.1

2.2

2.3

2.4

2.5

2.6

2.7

饱和功率 (dBm)

53.7

53.5

53.5

53.47

53.95

53.93

53.69

53.39

53.31

53.49

饱和效率 (%)

57.4

54.3

55.2

52.1

57.6

59.3

59.3

56.4

55.2

58.2

功率增益 (dB)

15.7

17.4

18.4

18.2

18.5

18.9

18.1

17.8

18.7

18.6

3、 单载波WCDMA信号线性性能

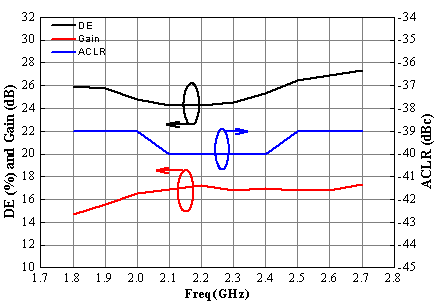

3.1 输出平均功率时线性性能

输出功率:44.5 dBm

测试信号:单载波WCDMA信号,PAR=9.6 dB

偏置状态:Vd = 48 V,Id=350 mA

频率 (GHz)

1.8

1.9

2

2.1

2.2

2.3

2.4

2.5

2.6

2.7

ACPR (dBc)

-39

-39

-39

-40

-40

-40

-40

-39

-39

-39

增益 (dB)

14.7

15.6

16.5

16.9

17.2

16.8

17

16.8

16.8

17.3

效率 (%)

26

25.8

24.8

24.3

24.3

24.6

25.3

26.4

26.9

27.3

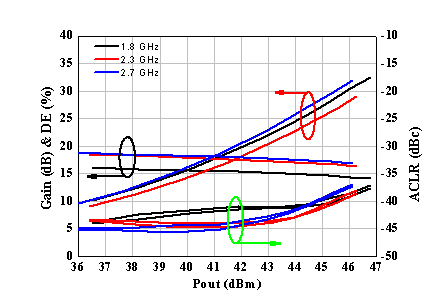

3.2 数输出功率变化的线性性能

测试信号:单载波WCDMA信号,PAR = 9.6 dB

偏置状态:Vd = 48 V,Id = 450 mA

三、 验证结论

根据实际调试的数据及客户反馈,D1H27200B1-TB1的性能满足客户需求指标。适合1.8-2.7GHz 宽带电子围栏末级功放应用。
