15W无线充电解决方案实现最大灵活性
录入时间:2017/12/12 16:50:12

2017年12月12日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下品佳推出基于NXP、Nexperia和Infineon产品的15W无线充电解决方案,该方案包含了基于NXP MWCT1012CFM(原飞思卡尔)发射控制器IC的发射器参考设计和基于NXP MWPR1516(原飞思卡尔)的接收器参考设计,并在方案中提供Nexperia及Infineon的低压MOS供做选用。

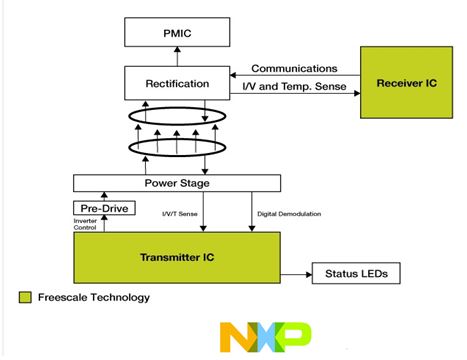

图示1-大联大品佳基于NXP,Nexperia和Infineon产品的15W无线充电解决方案系统方案图

大联大品佳基于NXP、Nexperia和Infineon产品的15W无线充电解决方案提供智能且基于软件的无线传输电能的方式,提供带有高度可定制特性的硬件和软件,以实现最大灵活性。

发射器:

WCT-15W1COILTX是一款采用NXP MWCT1012CFM发射控制器IC的15W单线圈无线充电发射器参考平台:

Ÿ   该IC管理并执行实现无线充电发送器解决方案所需要的所有控制功能;

Ÿ   本解决方案经过高度优化,可实现极高的性能效率和有效充电范围,并可保持极低的物料清单(BOM)成本;

Ÿ   符合无线充电协会(WPC)最新的Qi规范,可为接收设备提供完整的15W电源。

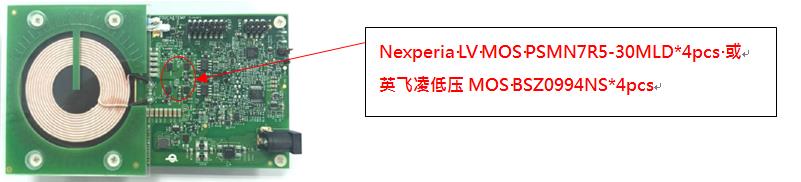

图示2-大联大品佳基于NXP,Nexperia和Infineon产品的15W无线充电解决方案之发射器参考设计图

特点:

Ÿ   通过WPC-Qi中等功率规范认证;

Ÿ   传输效率超过75%;

Ÿ   运行功耗低;

Ÿ   待机功耗低(采用我们的接近传感技术);

Ÿ   片上数字解调;

Ÿ   稳定的异物检测算法;

Ÿ   极低的物料清单(BOM)成本;

Ÿ   支持采用12V输入源的任何15W单线圈应用。

接收器:

本款带BUCK架构的15W无线充电接收器参考设计采用NXP的MWPR1516(原飞思卡尔)接收控制器IC,能够管理和执行实施无线充电接收器解决方案所需的全部功能。它符合无线充电联盟(WPC)最新的中等功率工作组(MPWG)规范,并且可接收任何Qi认证发射器件的充电。

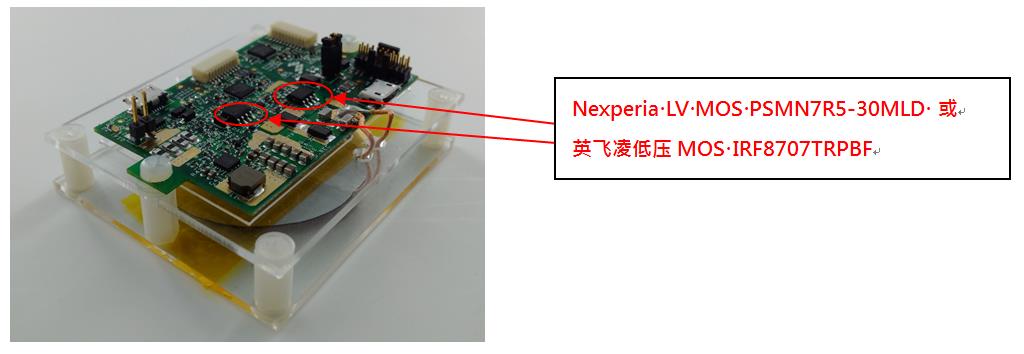

图示3-大联大品佳基于NXP,Nexperia和Infineon产品的15W无线充电解决方案之接收器参考设计图

特点:

Ÿ   BUCK架构提供了充分的灵活性,能够针对不同的应用充电需求提供各种输出电压;

Ÿ   专门设计的FSK和CNC模型可简化MPWG双向通信的开发;

Ÿ   12位ADC和PGA提供了最简单的小型系统级功率损失检测,可实现FOD;

Ÿ   USB/适配器开关可将有线充电设置为首选项,以便节省能源;

Ÿ   I2C和UART保留了接收器与主AP(应用处理器)进行通信的能力,可用于安全或内容交付功能;

Ÿ   本参考解决方案附带NXP嵌入式无线充电器软件库,可帮助客户实现设计灵活性和产品独特性,并提供必要的NXPIP;

Ÿ   提供友好的FreeMASTER用户界面,鼓励用户交互;

Ÿ   提供高度集成且灵活的平台,帮助客户缩短开发时间,加快产品上市速度;

Ÿ   根据WPC合规性测试程序进行预验证。
