切换次数达1000万的新型高可靠机电开关
录入时间:2017/10/26 10:31:22

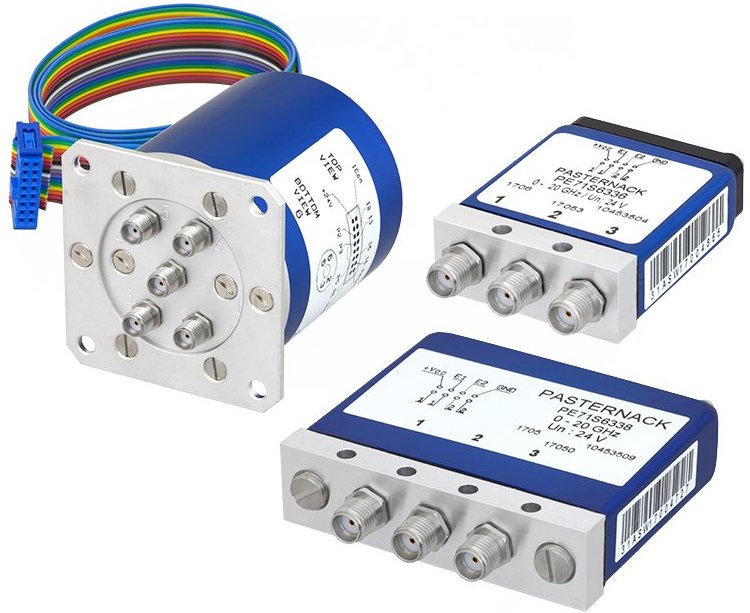

Pasternack推出重复性插入损耗低至0.03dB且覆盖DC~40GHz范围的新型机电式开关

美国加州Irvine市——业界领先的射频、微波及毫米波产品供应商美国Pasternack公司推出一系列新型可重复低插入损耗机电式开关。测试和测量应用要求信号处理部件的功能可在极端条件下长时间保持高的准确度和可重复性。在将机电式开关用作信号监测和路由器件的自动化测试系统中,每个开关均贡献一部分重复性误差。为了确保将系统的整体测量精度保持于最佳水平,使用能在数百万次切换中具有可重复低插入损耗的机电式开关至关重要。此类开关的典型应用包括测试仪器仪表,电子战,电子对抗,微波无线电,VSWT,雷达,空间系统以及研发。

上述新型机电式开关共分12个型号,覆盖DC~40GHz的宽带频率。根据型号不同,其可确保在500万~1000万次切换当中具有0.03~0.05dB的极低插入损耗可重复性。此外,这些开关还分为单刀双掷(SPDT)、单刀四掷(SP4T)和单刀六掷(SP6T)三种构型,而且具有闭锁致动器以及包括指示灯、自切断、TTL和50欧姆终端等在内的其他有用构件。这些产品还包括如下优异性能:0.3dB的低插入损耗;典型值为100dB的高隔离度;高达70W的额定连续波输入功率;以及高达1W的热切换应用额定输入功率。

此类新型开关产品采用不但符合RoHS和REACH标准,而且还具有抑制EMI/RFI和磁场的屏蔽功能的耐用小巧同轴封装。此外,其还具有高可靠性,并确保满足包括温度循环、湿度、高度、振动和冲击在内的一系列MIL-STD-202环境测试条件。根据型号和频率不同,这些机电式开关可采用SMA或2.92mm连接器,某些型号还支持用于直流、指示灯以及TTL逻辑控制的带状电缆组件。所有产品均为可出口的EAR99类产品。

“我们的新型高可靠性机电式开关具有优异的插入损耗可重复性性能以及对于设计人员而言极为有用的一系列构件。而且,所有的十二种产品均为可当天发货的现货产品“,Pasternack产品经理Tim Galla先生解释道。
