英联微波推出系列高性能波导耦合器
录入时间:2017/9/13 14:37:46

英联微波推出系列高性能波导耦合器,以适用大部分微波/RF测试需求。定向耦合器,是一种有方向性的微波功率分配器件,通常有波导、同轴线、带状线及微带等几种类型。方向性器件是一种至关重要的矢量网络分析仪元件,在测试端口上用来分离入射波和反射波,最常见的是定向耦合器和定向桥。由于在高频时电桥很难保持良好的性能,因此在微波频率范围内,定向耦合器的使用更为广泛。定向耦合器是理想的无损耗器件,其功率不是被耦合就是通过耦合器传输出去。

定向耦合器包含主线和副线两部分,在主线中传输的微波功率经过小孔或间隙等耦合元件,将一部分功率耦合到副线中去,由于波的干涉和叠加,使功率仅沿副线中的一个方向传输(称“正方向”,耦合口),而在另一方向几乎没有(或极少)功率传输(称“反方向”,隔离口)。

波导耦合器在毫米波频率上最常用,是一个四端口器件,其主臂通过光圈(或孔洞)通向第2个波导,第2个波导可以有1~2个端口内部终端。耦合器是对称的,理论上可以把任一端口当成耦合端口,但在实际使用中通常在耦合臂上嵌入负载,作为隔离端。根据波导耦合器的基本功能,前向耦合波来自离测试端口最近的波导端口。

英联微波推出一系列高性能的波导耦合器产品,包括十字交叉耦合器(方向性最小值18dB)、环耦合器(方向性最小值15dB)和高方向性耦合器(方向性最小值30dB),波导类型有矩形和双脊,可用接头类型有N型、SMA、3.5mm、2.92mm、2.4mm和1.85mm等,。

产品频率范围覆盖0.75 - 110GHz,标准矩形波导从BJ9到BJ900,全波导带宽内的典型主线驻波VSWR1.10,副线驻波VSWR1.25,耦合度为3~60dB可选,全波导频率带宽内,具有方向性高、耦合精度好、VSWR小和频率响应低等特点。

该系列定向耦合器广泛应用于微波测试测量(取样)、大功率检测(功率放大器)、雷达、卫星通讯、导航等设备中。

★利用定向耦合器可以获得一部分能量,可用于大功率检测、频率和频谱。

★利用定向耦合器组成反射计,可测量插入衰减、回波损耗、驻波比等。

★在微波测量功率时,利用定向耦合器扩大测量功率范围,作用类似于衰减器。

1波导高方向性耦合器

★英联微波的波导高方向性耦合器,高方向性,最小30dB,在全波段内耦合精度 ±1dB(典型值)。标称耦合度均可从3dB到60dB,并在全波导频率范围内具有平坦的耦合频率响应度,±0.7dB(典型值)。驻波低,主线驻波1.15,副线驻波1.2。

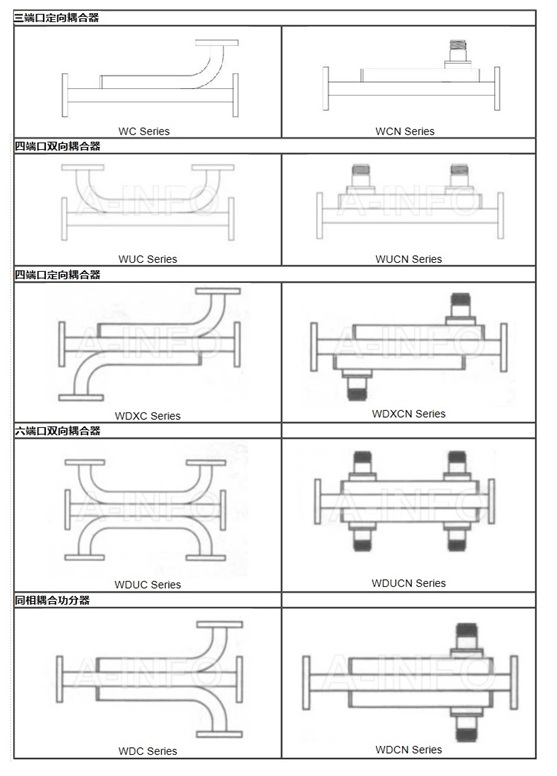

★各种波导高方向性耦合器类型

左侧类型中,耦合口为波导输出;右侧类型中,耦合口为同轴输出。

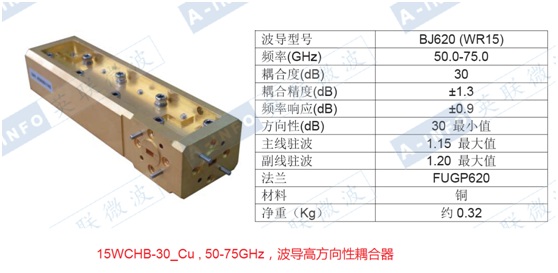

新产品 15WCHB-xx_Cu,(xx为耦合度代码,如XX=10代表耦合度10dB;有10/20/30/40/50dB可选),采用国际标准波导法兰FUGP620/UG385-U,配有精密定位销钉。采用自主设计和高精度机械加工生产,产品在全工作频率范围内具有耦合精度高,低驻波的优点。全部现货库存,快速发货。

2、波导十字交叉耦合器

随着无线电技术的蓬勃发展,耦合器是设备中经常需要用到的器件,尤其在机柜里面使用时,要求器件体积小,端口之间距离近,方便灵活应用,而不需要很高的方向性。波导十字交叉耦合器,具有结构紧凑、低插损、方向性高、隔离度高等优点,从而常常出现在这类应用中。

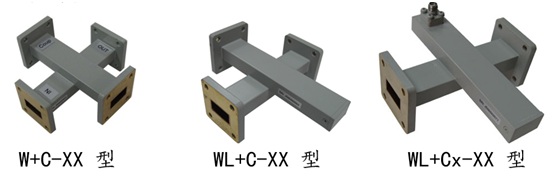

英联提供的系列波导十字交叉耦合器,频率覆盖0.75-40GHz,波导型号BJ9-BJ320,耦合度可选20/30/40/50/60 dB,耦合精度±0.7dB,方向性18dB。分有三种类型:

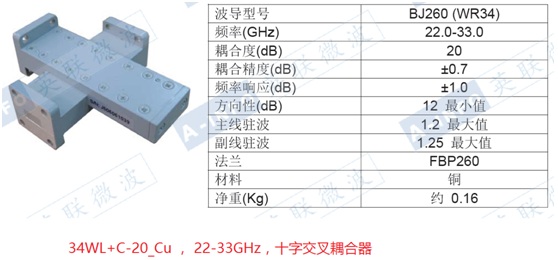

英联微波特别推出WR34(BJ260)全带宽波导十字交叉耦合器,耦合口为波导输出型号:34WL+C-20_Cu,耦合口为同轴2.92mm输出型号:34WL+CEK-20_Cu,频率覆盖22-33GHz,耦合度20dB,耦合精度±0.7dB,频率响应±1dB,方向性12dB(最小值),低驻波1.2。

★高频段的十字交叉耦合器,器件留给十字槽的空间尺寸小,设计难点在于强耦合(耦合度低)并同时实现较高方向性。本款产品是业内少有能做到耦合度20dB,同时方向性达到16dB以上的产品。
