具15μA IQ的42V多拓扑DC/DC控制器在高达10A输出电流提供5种转换器拓扑
录入时间:2017/9/13 9:38:46

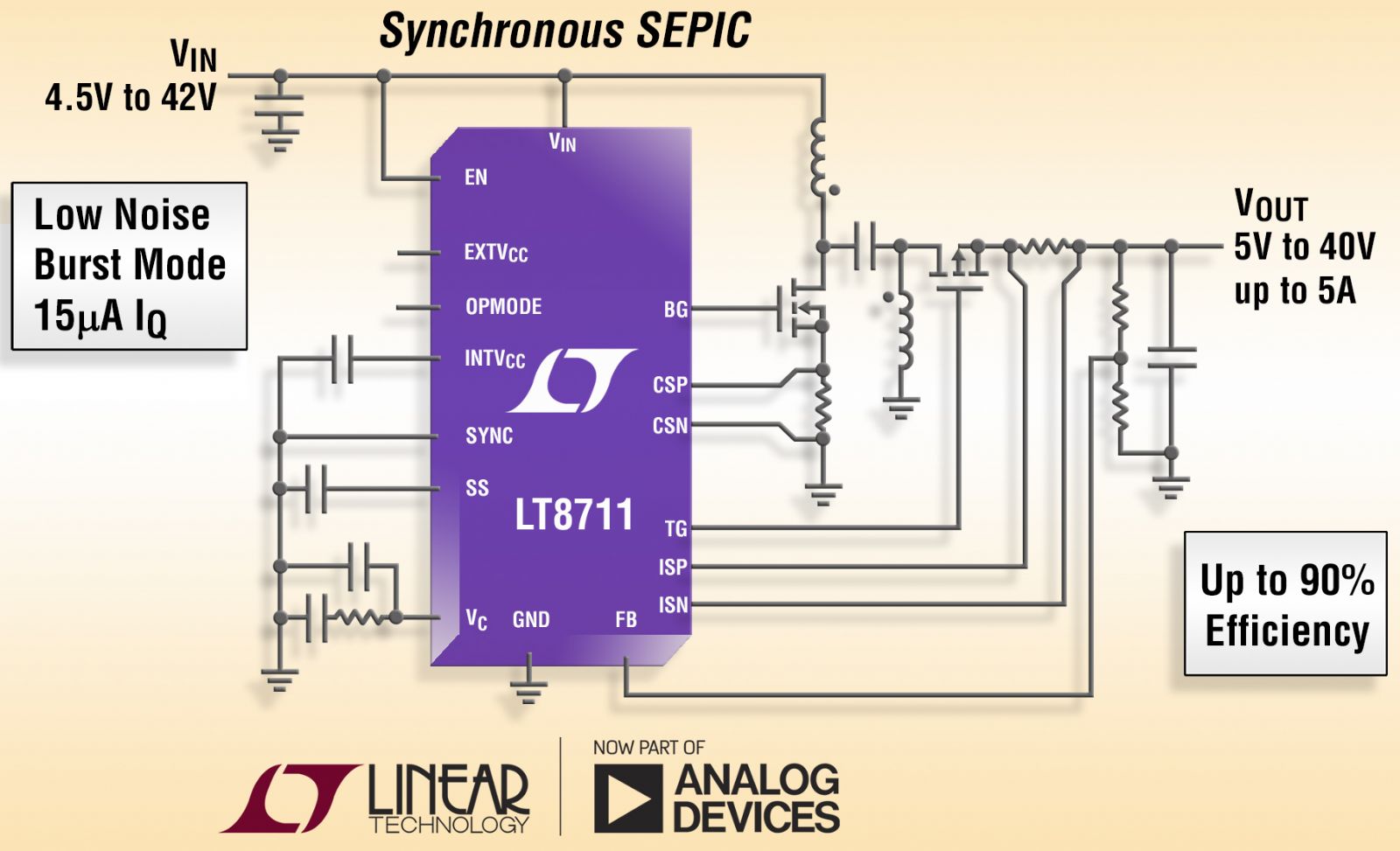

美国加利福尼亚州米尔皮塔斯(MILPITAS, CA)和马萨诸塞州诺伍德(NORWOOD, MA),2017年9月11日——亚德诺半导体(Analog Devices, Inc.,简称ADI)旗下凌力尔特公司(Linear Technology Corporation)推出多拓扑电流模式PWM控制器LT8711,该器件能够非常容易地配置为同步降压、升压、SEPIC和ZETA型DC/DC转换器,或配置为非同步降压-升压型转换器。这款器件用高效率P沟道MOSFET取代了输出二极管,因此提高了效率,且最大输出电流高达10A,从而使LT8711高度通用,适合多种汽车、工业、太阳能以及通用应用。

LT8711在4.5V至42V输入电压范围内运行,产生取决于外部组件选择的输出电压。输出电压处于稳定状态时提供15μA无负载静态电流,从而在电池供电系统中延长了运行时间。低纹波突发模式(Burst Mode®)运行在负载非常轻的情况下实现了高效率,同时保持低输出电压纹波。配置为同步降压型转换器时,LT8711能够以100%占空比运行,当用一个正在放电的电池供电时,这是一种非常有用的功能。

LT8711提供面向输入电压调节的创新性EN/FBIN引脚电路,以避免诸如太阳能电池板等高阻抗输入电源崩溃。这个引脚还用于可调欠压闭锁。固定工作频率在100kHz至750kHz范围内是可选的,并可同步至一个外部时钟。其他特点包括芯片电源双输入、一个拓扑选择引脚和可调软启动。

LT8711采用20引线TSSOP和3mmx4mm QFN封装。扩展和工业级版本在–40°C至125°C结温范围内运行。

性能概要:LT8711

·         同步降压、升压、SEPIC和ZETA型拓扑

·         非同步降压-升压型拓扑

·         4.5V至42V宽输入电压范围

·         低噪声突发模式运行

·         突发模式运行时IQ很低(工作时为15μA)

·         在压差状态(降压模式)中提供100%占空比

·         输入电压调节能力

·         2A栅极驱动器

·         可调软启动

·         频率在100kHz至750kHz范围内可编程

·         可同步至一个外部时钟

·         20引线TSSOP和3mmx4mm QFN-20封装
