58VIN、24W、负输出μModule稳压器符合EN55022 Class B要求
录入时间:2017/9/7 14:40:37

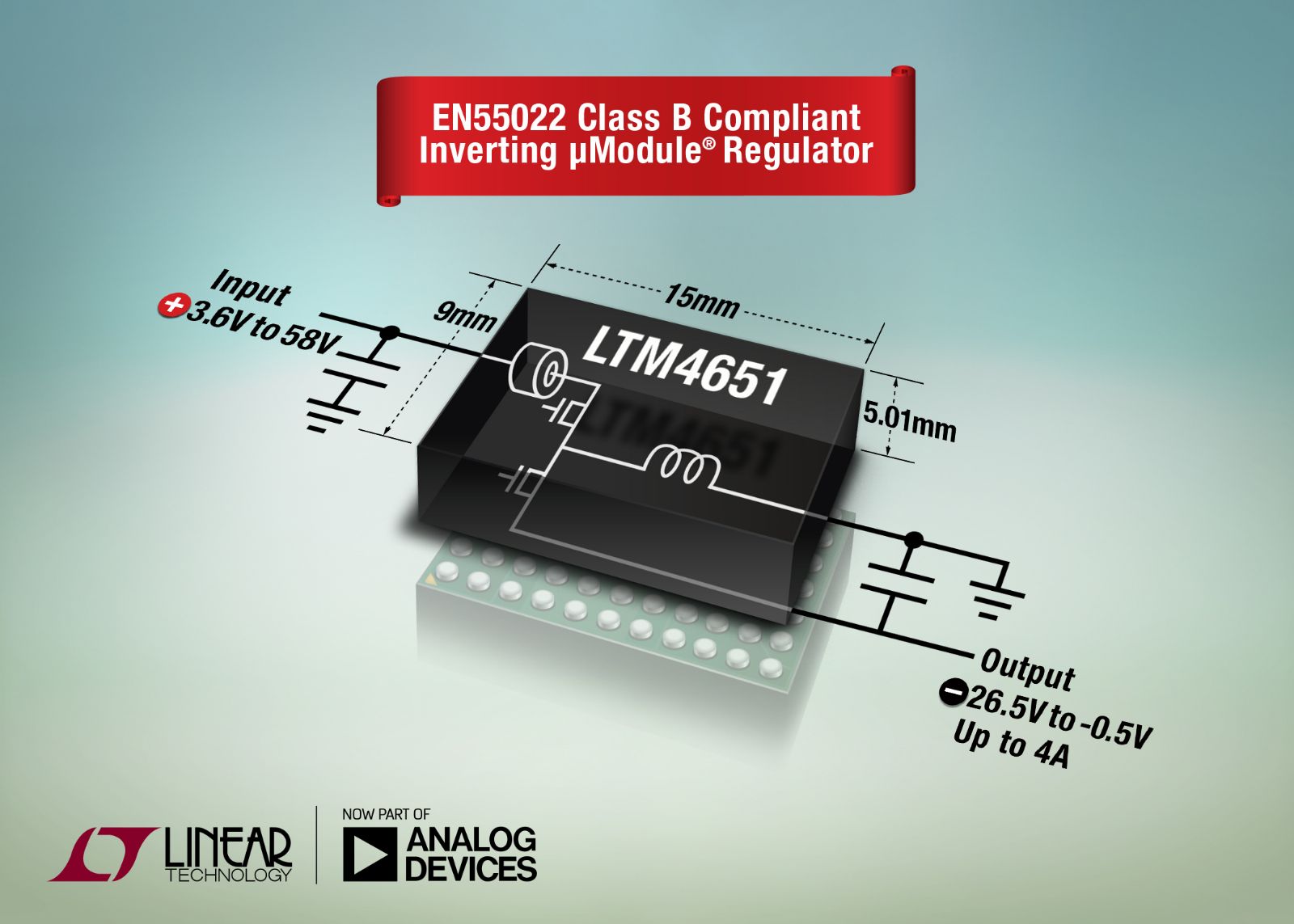

美国加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 2017 年 9 月 6 日 – 亚德诺半导体 (Analog Devices, Inc.,简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出非隔离式负输出µModule® (微型模块) 稳压器 LTM4651,该器件可从正输入电源电压产生 –26.5V 至 –0.5V 输出。LTM4651 在 3.6V 至 58V 输入电压范围内运行,采用 15mm x 9mm x 5.01mm BGA 封装,是一款紧凑型解决方案,从工业标准 5VIN、12VIN 或 24VIN 电源提供 –5VOUT、–12VOUT、–15VOUT 和 –24VOUT。LTM4651 设计为满足面向信息技术设备的 EN55022 Class B EMC 标准要求。宽电压范围与低 EMI 运行相结合,使该器件非常适合在严酷环境中运行的应用,例如测试和测量、工业、工厂自动化、过程控制、医疗设备、成像和通信等。

LTM4651 包括一个 DC/DC 负输出稳压器、电感器、MOSFET 和补偿电路。LTM4651 设计为独立负输出稳压器解决方案,无需任何外部电路。这与需要增加电平转换电路的其他解决方案形成了鲜明对比。

LTM4651 的输出电流能力高达 4A 或 24W 输出功率。如需更大的输出功率,可让多个 LTM4651 器件并联运行。所支持的开关频率范围为 250kHz 至 3MHz,由单个电阻器设定。LTM4651 具过流和过热保护。工作温度范围为 –40°C 至 125°C。



性能概要: LTM4651

·         宽输入电压范围:3.6V 至 58V

·         高达 4A 输出电流

o   从 12VIN 至 –24VOUT 提供 24W 输出,PLOSS = 5W,TA = 60°C,tRISE = 60°C,200LFM

·         输出电压范围:–26.5V ≤ VOUT≤ –0.5V

o   安全工作区:VIN + |VOUT | ≤ 58V

·         随电压、负载和温度 (–40°C 至 125°C) 变化,总 DC 输出电压误差为 ±1.67%

·         可利用多个 LTM4651 实现并联和均流

·         符合 EN55022 Class B 要求

·         15mm × 9mm × 5.01mm BGA 封装
