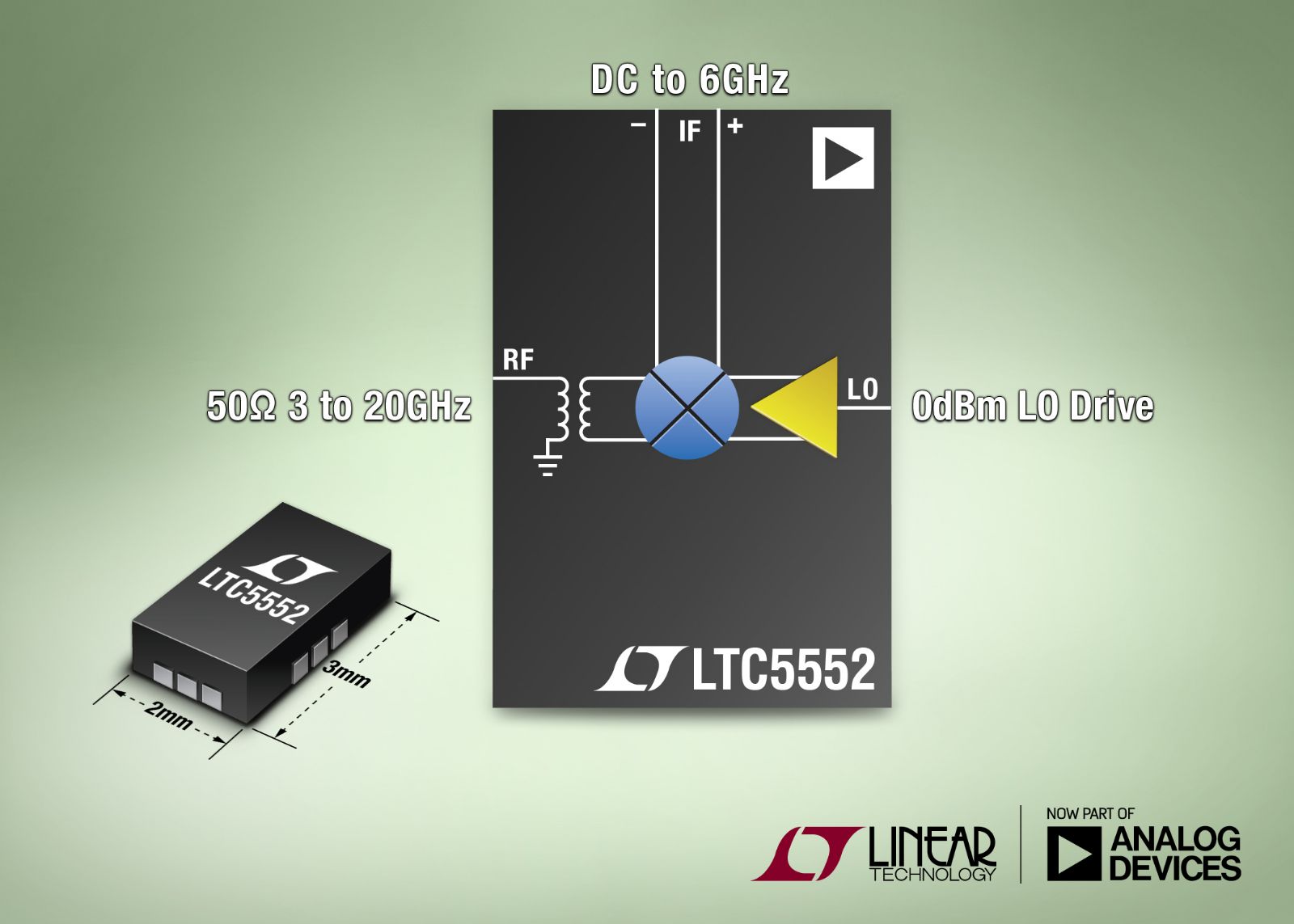

美国加利福尼亚州米尔皮塔斯(MILPITAS, CA)和马萨诸塞州诺伍德(NORWOOD, MA)，2017年8月14日 – 亚德诺半导体(Analog Devices, Inc.，简称ADI)旗下凌力尔特公司(Linear Technology Corporation)推出双平衡混频器LTC5552，该器件在3GHz至20GHz范围内提供同类最佳的带宽匹配能力。该混频器可用作上变频器或下变频器。由于其支持DC的差分IF端口使得LO在频率上接近于RF，因此LTC5552特别适用于上变频应用。它的低LO至RF泄漏(少于–25dBm)极大地减轻了外部滤波器所承受的负担。此外，这款混频器还拥有超卓的线性度：在14GHz为20.1dBm IIP3，在17GHz为18.3dBm IIP3。该器件集成了一个宽带LO缓冲器，仅需0dBm的驱动功率，并且实际上免除了一个外部高功率LO放大器电路。而且，LTC5552还在其RF端口中集成了一个宽带平衡-不平衡变压器，因而允许在其规定的频率范围内执行单端50Ω匹配操作。所有这些特点最大限度减少了外部组件，简化了设计并实现非常小巧的解决方案尺寸。

LTC5552极宽的带宽和极高的性能非常适合多种应用，包括5G宽带无线业务、微波回程、卫星宽带无线电、雷达系统、有源天线阵列、X波段、Ku波段和Ka波段收发器、RF测试设备、频谱分析以及卫星通信。

LTC5552采用纤巧型12引脚、3mmx2mm塑料QFN封装。该器件额定在–40°C至105°C外壳温度范围以支持扩展的环境工作温度。该混频器采用单3.3V电源供电，通常消耗132mA电源电流。此外，还可通过一个使能引脚来关断LTC5552。当停用时，此器件仅吸收100μA的最大待机电流。也可直接驱动该使能引脚以在不到0.2μs的时间内快速接通和关断器件，从而支持时分双工(TDD)或突发模式型发送器和接收器。

性能概要：LTC555

·         匹配的RF频率              3GHz至20GHz

·         匹配的LO频率              1GHz至20GHz

·         匹配的IF频率                DC至6GHz

·         上变频或下变频

·         高输入IP3                     在14GHz时为20.1dBm

                                                在17GHz时为18.3dBm

·         低LO驱动电平              0dBm

·         低LO-RF泄漏                在17GHz时为-25dBm

·         低转换损耗                    在17GHz时为10.8dB
