英联微波推出0.2-6GHz同轴超宽带定向耦合器
录入时间:2017/8/8 9:16:28

英联微波——业界领先的射频、微波和毫米波产品专业设计厂家,推出覆盖0.2-6GHz同轴超宽带定向耦合器,广泛应用于微波测试测量(取样)、大功率检测(功率放大器)、雷达、卫星通讯、移动通信、导航等设备中。

在20世纪40年代,MIT辐射实验室(Radiation Laboratory)发明和塑造了种类繁多的波导型耦合器。它们包括E和H平面波导T型结、倍兹孔耦合器、多孔定向耦合器、Schwinger 耦合器、波导魔T和使用同轴探针的各种类型的耦合器。第一个真正意义上的定向耦合 器由H.A.Wheeler在1944年设计实现,Wheeler使用了一对长为四分之一中心频率 波长的圆柱来实现电场与磁场的能量相互耦合,遗憾的是这种方法只能实现一个倍频 程的带宽。在20世纪50年代初以前,几乎所有的微波设备都采用金属波导和同轴线 电路,那个时候的定向耦合器也多为波导小孔耦合定向耦合器,其理论依据是Bethe 小孔耦合理论,Cohn和Levy等人也做了很多贡献。在20世纪50年代中期到60年代, 又发明了多种采用带状线或微带技术的耦合器。随着航空和航天技术的发展,要求微波 电路和系统做到小型化、轻量化和性能可靠,于是出现了带状线和微带线。随后由于 微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成 传输线。这样就出现了各种传输线定向耦合器。

目前,常见的定向耦合器主要以微带耦合器,波导耦合器和同轴腔体耦合器为主。微带耦合器工作带宽窄,承受功率很小,多应用于小功率系统中;波导耦合器承受功率较大,但工作频率受限于波导本身的频带,不能应用于超宽带系统中;同轴耦合器承受功率较高,损耗低,在超宽带和大功率系统中应用较多。在同轴耦合器中,其设计原理大同小异,主路副路结构多以单一同轴线或悬带线结构为主。

★ 英联提供的OH系列同轴耦合器,频率覆盖1MHz-50GHz,包含以下类型:

1. 通用型定向耦合器;2. 超宽带定向耦合器;3. 双定向耦合器。

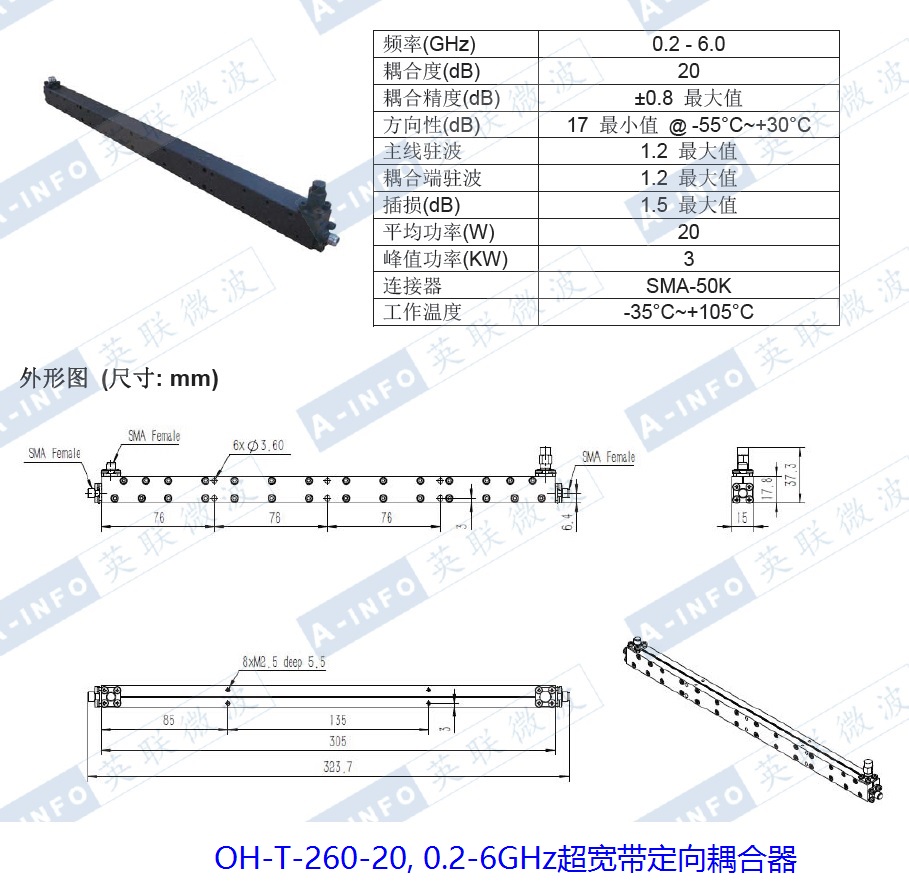

雷达、卫星和移动通信的不断发展驱动追求更宽的工作带宽,英联微波特别推出超宽带的同轴定向耦合器产品,型号OH-T-260-20,频率覆盖0.2-6GHz,耦合度20dB,耦合精度±0.8dB最大值,方向性17dB(最小值),低驻波1.2典型值。
