用于卫星通信终端的线性Ka波段SiC基GaN MMIC
录入时间:2022/1/28 17:37:10

用于卫星通信终端的线性Ka波段SiC基GaN MMIC

Microchipwww.microchip.com

Microchip Technology发布了其首款GaN功率放大器(PA)MMIC,可在27.5-31GHz范围内提供10W的饱和输出功率。该芯片可用于商业和国防卫星通信、5G网络以及其他在Ka波段运行的航空和国防系统。该芯片使设计人员能够满足高功率规格,同时降低功耗和系统重量。

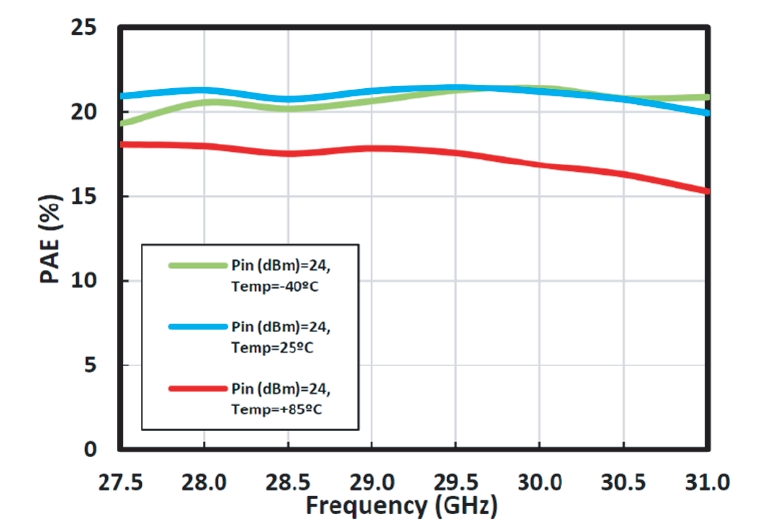

这款三级MMIC采用SiC基GaN工艺制造,当偏置电压为24V时,在10W输出时可实现22%的功率增加效率,并有22dB的小信号增益。该PA支持256-QAM等复杂调制,与砷化镓MMIC相比,功耗降低了30%以上,这对卫星通信设备尤为重要。Microchip的客户已经证实,ICP2840适合线性应用。它的平衡架构与50Ω匹配良好,在整个频段内实现了15dB的回波损耗。在输出端集成了直流阻断电容,以简单地将PA集成到下一个更高的组件中。该芯片的尺寸为3.0×3.4×0.10毫米。

为了帮助设计,Microchip及其分销合作伙伴为ICP2840提供设计支持,包括评估板和用于模拟系统性能的模型。
