I/O卡提供逻辑分析和模式生成
录入时间:2021/8/27 8:50:54

I/O Card Offers Logic Analysis and Pattern Generation

Spectrum Instrumentation GmbH,www.spectrum-instrumentation.com

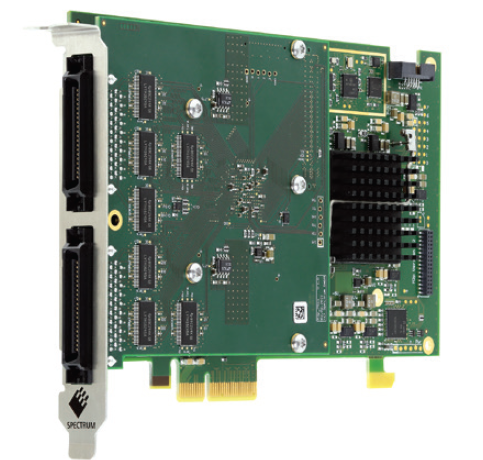

Spectrum Instrumentation公司的新数字I/O卡(M2p.7515-x4)的尺寸仅为168 mm x 107 mm,可以经济地生成和获取数字信号。该半长PCIe卡有32个通道,运行频率高达125 MHz,只需插入PC,就能成为快速逻辑分析或模式生成的多功能工具。

在采集模式下,这些通道与3.3 V和5 V TTL信号兼容。在生成模式下,它们提供的输出电平为低电平0.2V和高电平2.8V,并带有高阻抗负载。凭借一系列不同的采集和重放模式以及1GB的板载存储器,这些卡可以采集或生成几乎任何信号模式。模式包括单发、多发或突发、门控、序列和FIFO流。由于PCIe总线的传输速度为700 Mbps,因此可以在重放以前存储的信号的同时将新数据加载到内存中。

对于需要更多通道的应用,Spectrum公司提供Star-Hub时钟和触发器分配系统。这个选项使多达16个不同的M2p系列卡——数字化仪、任意波形发生器或数字I/O卡——共享一个共同的时钟和触发器。一个具有512个完全同步的数字I/O通道的单一系统是可能实现的,而且使用直接的外部时钟或参考输入可以实现与其他设备的同步。

这些卡运行Windows或Linux操作系统,是完全可编程的,支持C++、LabVIEW、MATLAB、Visual Basic .NET、Python和其他流行语言。Spectrum公司自己的软件SBench 6也可用于信号生成、采集、显示、处理、存储和报告。

M2p.7515-x4现在可以订购,并有五年的特殊保修期。
